Elegant und praxisnah: Umfassendes EMC Emission Testing mit REGATRON’s neuester EMC Test Suite

EMC Emission Tests gemäss den Normen IEC/EN 61000-3-3, -3-11 sowie -3-2 gelten als kompliziert und aufwändig. REGATRON widerlegt diese Befürchtungen mit ihrer neuesten Weiterentwicklung für die EMC Test Suite.

Durch die stets wachsende Anzahl von Teilnehmern an den öffentlichen Niederspannungs-Versorgungsnetzen ist die Einhaltung von klar definierten Anschluss-Normen unabdingbar geworden. Die Netzbetreiber verlangen aus Sicherheits- und Stabilitätsgründen immer häufiger den Nachweis von einschneidenden Tests, wie sie in den EMV Normen IEC/EN 61000-3-3, -3-11 und -3-2 festgehalten sind. Das Bedürfnis der Hersteller, diese Tests schnell und effizient durchführen zu können, wird dadurch immer grösser.

Bereits mit der bisherigen Implementierung von REGATRON’s EMC Test Suite konnte dieses Bedürfnis für Tests gemäss IEC/EN 61000-3-3 und -3-11 (Begrenzung von Spannungsänderungen, Spannungsschwankungen und Flicker in öffentlichen Niederspannungs-Versorgungsnetzen) elegant erfüllt werden.

Highlights der neuen REGATRON EMC Test Suite

Die neueste Weiterentwicklung zur weiteren Integration des Power Analyzers LMG671 von ZES Zimmer erfasst nun auch die Norm IEC/EN 61000-3-2 (Grenzwerte für Oberschwingungsströme) sowie den Anhang B der Norm IEC/EN 61000-3-3 (Begrenzung Spannungsänderung manuell geschalteter Geräte) und bietet:

Einfaches und effizientes Pre- und Full-Compliance EMC Emission Testing
Eine integrale Software: Von der Konfiguration der Messungen bis Generierung Test Report
Mit einem Klick: Power On, Messen, Auswerten, Generierung Test Report
Der neue Wizard führt den Operator durch die Tests für manuell geschaltete Geräte gemäss IEC/EN 61000-3-3 Anhang B

Zur Kontaktseite

The REGATRON Solution

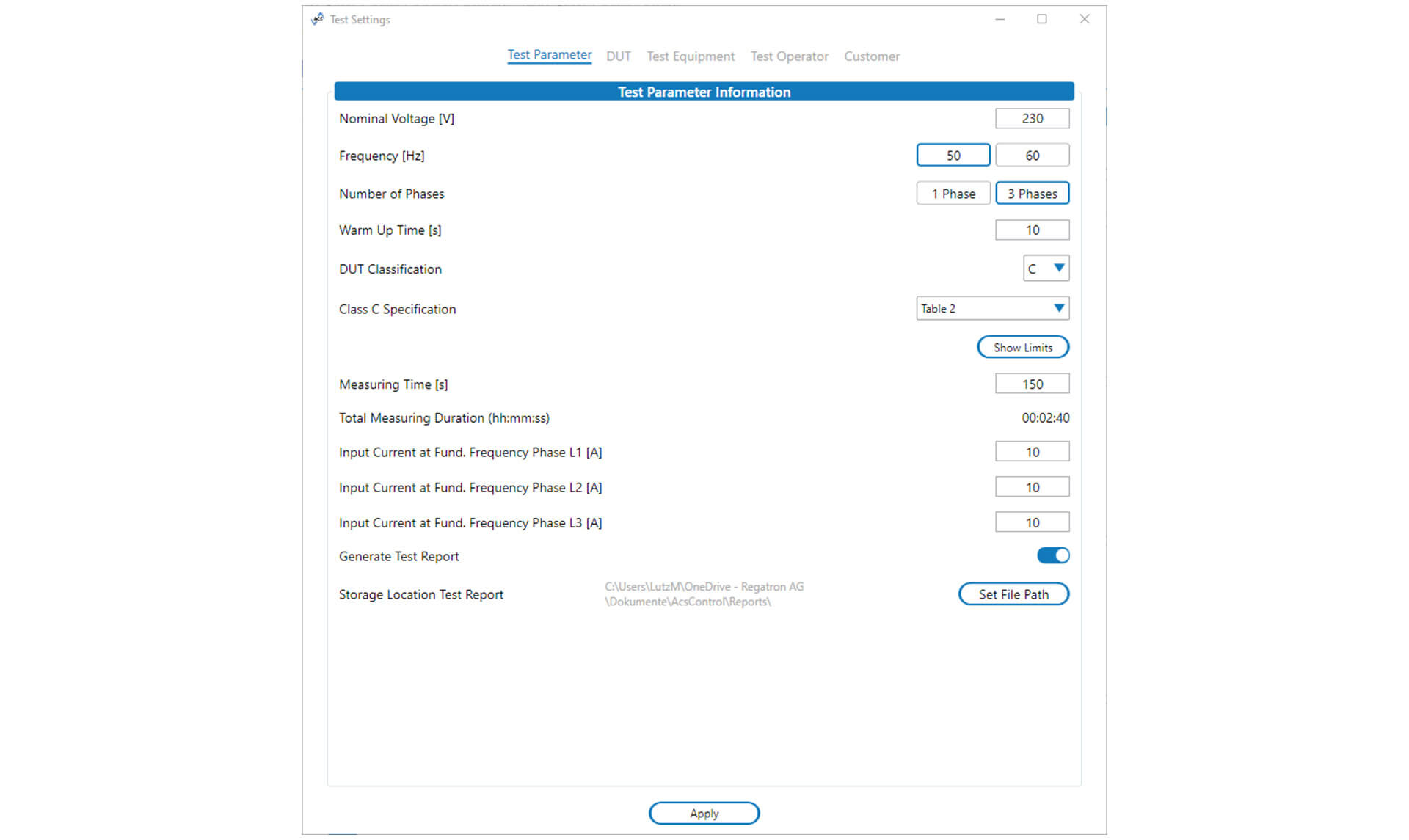

Das regenerative AC Power Supply TC.ACS simuliert ein nahezu perfektes und weitestgehend oberschwingungsfreies 1- oder 3-phasiges AC-Netz, das die strengen Anforderungen der Normen erfüllt. Der Power Analyzer LMG671 erfasst die Oberschwingungsspannungen und -ströme, welche der DUT (Device under Test) verursacht. In der EMC Test Suite werden die Messwerte gemäss den Normen IEC/EN 61000-4-7 und IEC/EN 61000-3-2 aufbereitet, ausgewertet und in einem Test Report zusammengestellt.

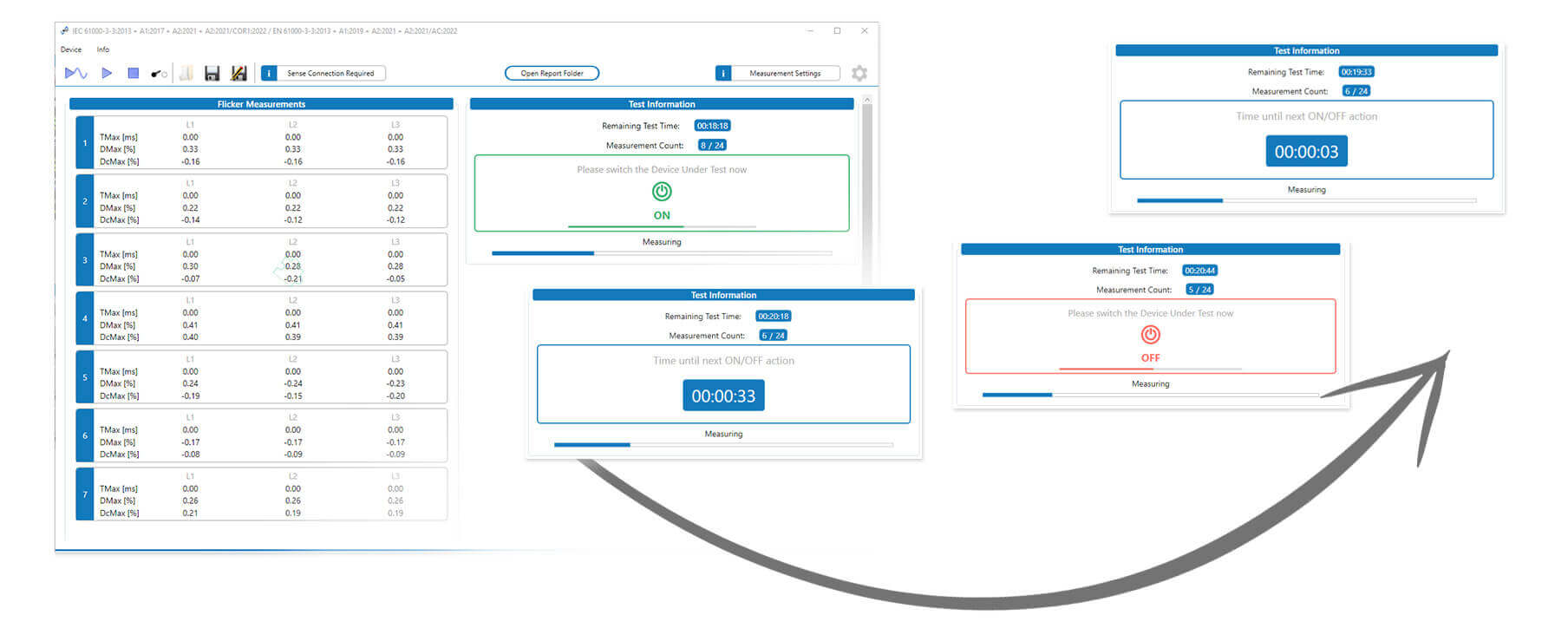

Der neue Wizard für Tests von manuell geschalteten DUT’s gemäss IEC/EN 61000-3-3 Anhang B führt den Operator Schritt für Schritt durch den Testablauf. Gemäss Definition der Norm werden in 24 Messabschnitten die Spannungsschwankungen und ihre Dauer bestimmt. Die zusätzliche Evaluierung von Short und Long Term Flicker wird dadurch hinfällig. Am Ende des Tests erfolgt die Aufbereitung der Messwerte gemäss Norm. Dabei wird jeweils der beste und schlechteste Messwert aussortiert, aus den restlichen der Mittelwert für die Auswertung gebildet und der Test Report generiert.
