Komplette AC- und DC-Leistungstest-Infrastruktur: fortschrittlich, regenerativ und vollständig integriert

REGATRON hat erfolgreich eine umfassende und vollständig regenerative Leistungstest-Lösung an das IEP, Instituto Electrotécnico Português geliefert, eines der führenden portugiesischen Zertifizierungs- und Forschungslabore im Bereich elektrischer und elektronischer Prüfungen.

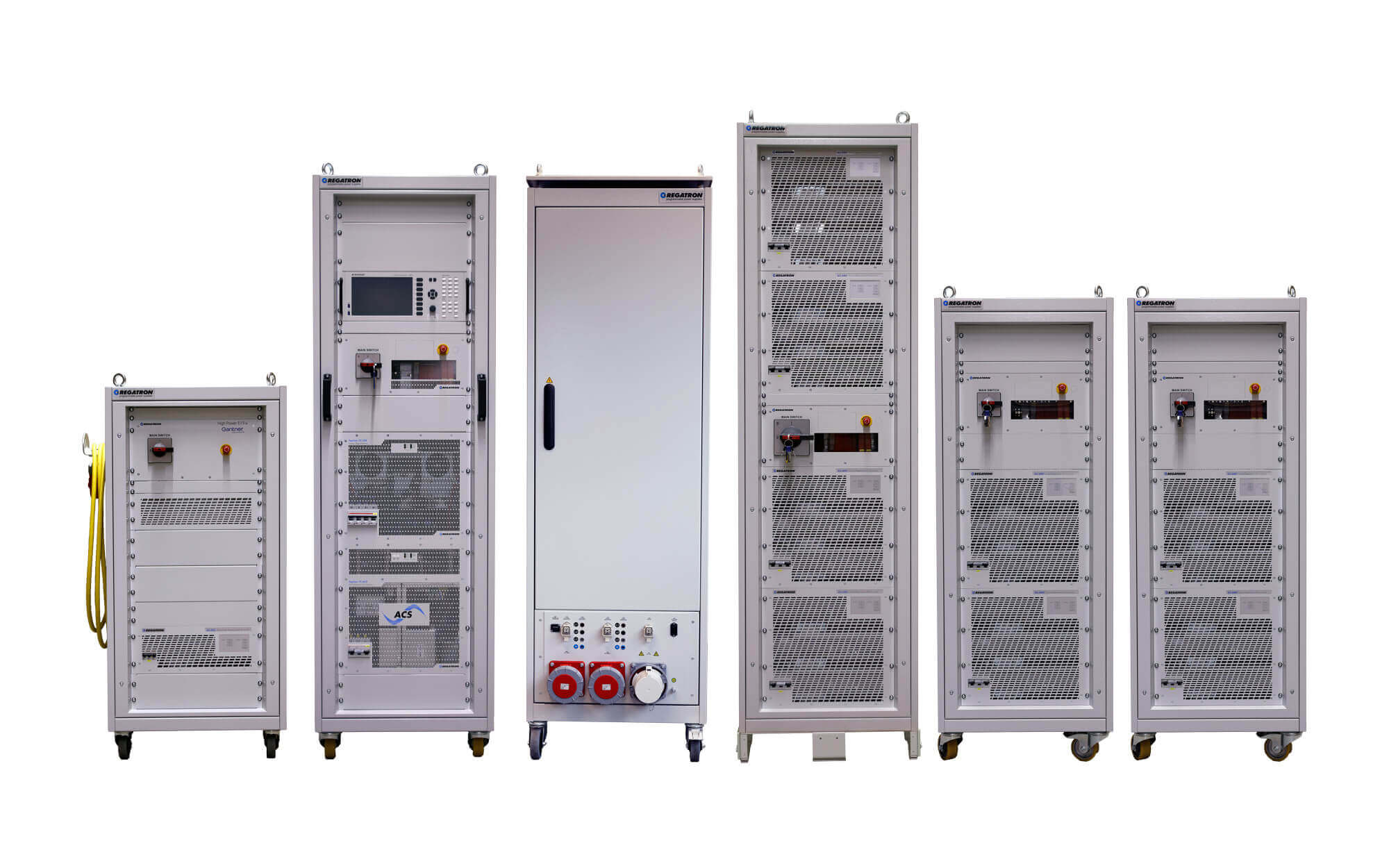

Die Installation umfasst drei unabhängige, aber sich ergänzende Testsysteme:

EMV-AC-Konformitätsprüfung
Hochleistungs-DC-Tests für Automobilnormen
EIS Batterietestsystem

Zur Kontaktseite

Die Komponenten des Systems

a) EMV-AC-Konformitätsprüfung

Die AC-Testplattform des IEP basiert auf dem programmierbaren dreiphasigen Netzgerät REGATRON TC.ACS, kombiniert mit dem EMV-Normen-Testpaket, dem TC.FLK Flicker-Impedanznetzwerk und dem TC.VSE Voltage Slope Enhancer. Zusammen bilden diese Geräte ein schlüsselfertiges EMV-Konformitätssystem für Oberschwingungsstrom-, Flicker- sowie Spannungseinbruchs- und Spannungsschwankungsprüfungen gemäss IEC/EN 61000-3 und 61000-4.

Das TC.FLK-Impedanznetzwerk bildet die in den Normen definierten Referenz- und Prüfimpedanzen präzise nach, während das TC.VSE-Modul ultraschnelle Spannungsänderungen unter 5 Mikrosekunden und Stromspitzen bis 1000 Ampere ermöglicht – wie für vollständige Immunitätsprüfungen gefordert. Gesteuert über die ACSControl-Software können Ingenieure standardisierte Testprofile ausführen, Wellenformen in Echtzeit visualisieren und automatisch Konformitätsberichte erzeugen. Das Ergebnis: ein zuverlässiger und effizienter EMV-Testablauf für Zertifizierung und Produktvalidierung.

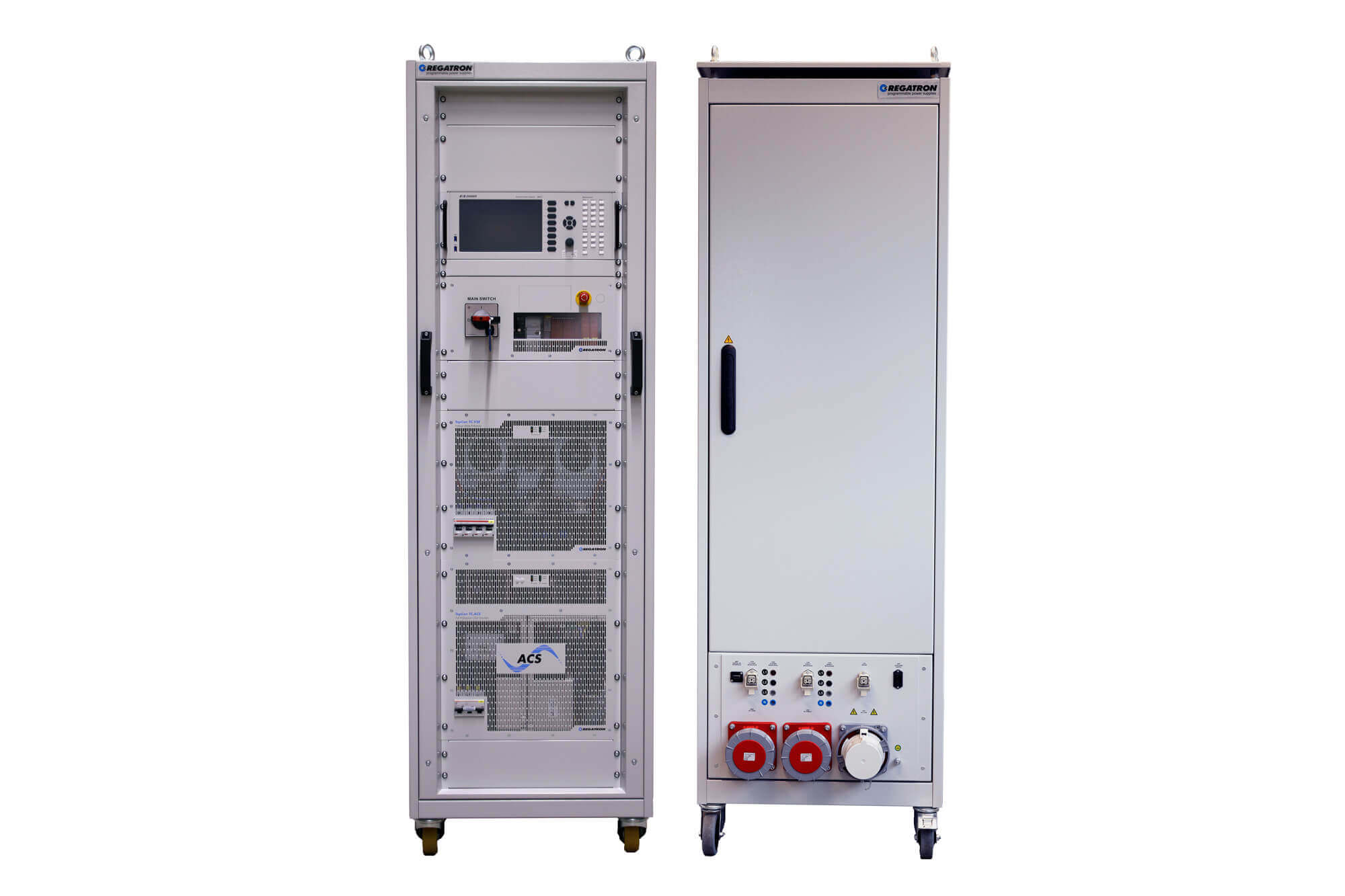

Das EMV-Testmodul umfasst (von oben nach unten):

Flicker-Messgerät
TC.VSE Voltage Enhancer Modul
TC.ACS 50 kVA vielseitiger 3-Phasen-Netzsimulator

Diese Geräte sind in robusten und praktischen Schränken untergebracht, die bei Bedarf einfach zu bewegen sind.

b) Hochleistungs-DC-Tests

Der DC-Bereich basiert auf der bidirektionalen REGATRON G5.UNV-Serie, die über 400 Kilowatt mit vollständig regenerativem Betrieb liefert. Dank der weiten Autoranging-Kennlinie und dem bidirektionalen Betrieb deckt das System damit ein breites Spektrum an Tests ab – von Batteriezyklen, PV- und Brennstoffzellen-Simulation, DC-Netz- und Wandlerprüfungen bis hin zu Hardware-in-the-Loop-Umgebungen. Die hohe Dynamik mit einer umschaltbaren Ausgangskapazität der G5-Netzgeräte ermöglicht zudem die Kombination mit einem Funktionsgenerator eines Integrationspartners um Tests gemäss Automobilstandards (LV123, VW80300, ISO16750-2, ISO21498-2 usw.) durchzuführen. Eine kundenspezifisch entwickelte Power Distribution Unit (PDU) erlaubt die dynamische Leistungszuweisung über mehrere Prüfstände hinweg.

Das ermöglicht parallele Testläufe, hohe Auslastung und maximale Flexibilität im Labor. Steuerung und Automatisierung erfolgen über die Software G5.Control und G5.API, wodurch präzise Synchronisation und eine nahtlose Einbindung in das Labor-Management-System des IEP sichergestellt sind.

Acht REGATRON G5.UNV-Geräte liefern insgesamt über 400 kW DC-Leistung.
Rechts im Bild sind vorgefertigte Entnahmestellen zu sehen, die das Anschliessen der Leistungskabel in vier verschiedenen Testbereichen erleichtern.
Ein DC-Spannungslevelindikator und die vollständige Einbindung in den Not-Aus-Kreis runden die Funktionen der Power Distribution Units ab.

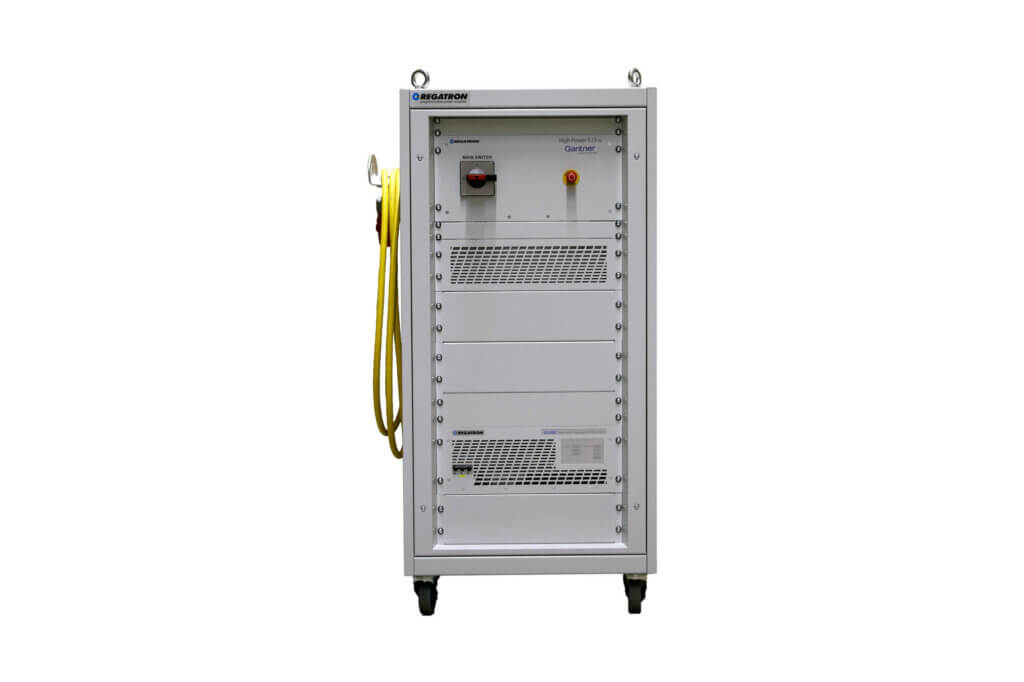

c) EIS-Batterietestsystem

Ein spezieller Aufbau für die elektrochemische Impedanzspektroskopie (EIS) ergänzt die Installation. Basierend auf der REGATRON G5-Plattform ermöglicht das System eine überlagerte AC-Modulation bis 10 kHz auf einem geregelten DC-Arbeitspunkt – ohne externe Modulatoren. Spezialisierte EIS-Messsysteme und Analysesoftware können in Zusammenarbeit mit Regatrons Partnern ebenfalls bereitgestellt werden. Diese Funktion erlaubt eine detaillierte Analyse von:

Innenwiderstand und Impedanz von Batteriezellen,
frequenzabhängigem Verhalten elektrochemischer Komponenten,
Gleichmässigkeit und Alterungsmechanismen ganzer Stacks.

Solche Fähigkeiten – bereits durch HyCentA Research in Österreich demonstriert – bieten Messgenauigkeit auf Forschungsniveau innerhalb einer einzigen programmierbaren Leistungsplattform.

Vom Konzept bis zur Inbetriebnahme

Über die Hardware hinaus zeigt dieses Projekt den umfassenden Engineering- und Kundensupport-Prozess von REGATRON, der Kunden vom ersten Konzept bis zum voll funktionsfähigen Betrieb begleitet. Die vollständige Lösung wurde durch das Engineering-Team von REGATRON – gemeinsam mit anwendungsspezifischen Partnern aus den Bereichen Automobilnormen-, EIS- und EMV-Prüfung – und EMV-Prüfung – entsprechend den spezifischen Prüf- und Zertifizierungsanforderungen des IEP ausgelegt und konfiguriert.

Im Anschluss wurde am REGATRON-Hauptsitz in Rorschach (Schweiz) ein Factory Acceptance Test durchgeführt, bei dem Leistung und Funktionalität gemeinsam mit den Ingenieuren des IEP verifiziert wurden. Nach der Lieferung übernimmt das technische Team von REGATRON die Inbetriebnahme vor Ort sowie die Schulung des Bedienpersonals in der IEP-Anlage in Portugal – und stellte so die vollständige Systemintegration und die Einsatzbereitschaft für den täglichen Betrieb sicher. Dieser Ansatz zeigt REGATRONs Anspruch, durch enge technische Zusammenarbeit in jeder Projektphase zuverlässige und langfristige Lösungen bereitzustellen.

Eine Referenz für fortgeschrittene Zertifizierung in Portugal

Die Entscheidung des IEP, sein Labor mit REGATRON-Systemen auszustatten, unterstreicht das Vertrauen des Instituts in die Qualität, Leistungsfähigkeit und langfristige Zuverlässigkeit der bekannten REGATRON-Technologie. Dieses Projekt setzt in Portugal einen neuen Massstab für umfassende, regenerative und modulare Testumgebungen, die AC- und DC-Leistungstests, EMV-Konformität und elektrochemische Analysen in einer einzigen integrierten Plattform vereinen.

REGATRON – Schweizer Präzision für die Energieprüfung der Zukunft

Mit seiner modularen Architektur, hoher Effizienz und erstklassigem Engineering ermöglicht REGATRON Laboren und Forschungszentren weltweit, Fortschritte in der Leistungselektronik, erneuerbaren Energien und E-Mobilitätsprüfung zu erzielen. Die erfolgreiche Umsetzung des IEP-Projekts zeigt die Fähigkeit von REGATRON, leistungsstarke schlüsselfertige Testsysteme zu liefern, die exakt auf die komplexen Anforderungen moderner Zertifizierungs- und Forschungsumgebungen zugeschnitten sind.
