Vorsprung durch Forschung und Innovation: EMV-Testlösungen gemäss IEC/EN 61000-3-X für THD und Flicker

Die konsequente Weiterentwicklung bestehender Produkte ist ein wichtiges Credo von REGATRON. Der bereits weit gespannte Einsatzbereich des bewährten REGATRON TC.ACS Netzsimulators konnte mit spezialisierten Zusatzsystemen und Funktionen auf den Einsatz im Bereich EMV-Testing (Elektromagnetische Verträglichkeit) erweitert werden.

Je nach Ausrüstungs-Umfang können damit zwei verschiedene Bereiche von EMV-Tests bedient werden:

1. Bereich: EMV-Tests auf harmonische Oberwellen verursacht durch den Prüfling nach IEC/EN 61000-3-2 und IEC/EN 61000-3-12
2. Bereich: Test auf Einhaltung von Spannungsschwankungen und Flicker nach IEC/EN 61000-3-3; IEC/EN 61000-3-11

Test auf Emission von Harmonischen in das Versorgungsnetz

Für die Bestimmung von Oberwellen ist die spektrale Reinheit des Generators von ausschlaggebender Bedeutung. Ein neu entwickelter Regelalgorithmus sorgt beim Netzsimulator TC.ACS im EMC-Modus für eine nahezu perfekte Sinusform der 1- und 3-phasigen Spannungen und ermöglicht damit qualifizierte Messungen von Oberwellenspektren, erzeugt durch den angeschlossenen Prüfling. Je nach verwendetem Power Analyzer sind Messungen vom mA-Bereich bis zu 75 A pro Phase möglich.

Test auf Einhaltung von Spannungsschwankungen und Flicker im Netz

Rüstet man die oben genannte EMV-Konfiguration zusätzlich mit einer belastbaren Flicker-Impedanz aus, so kann die Rückwirkung des Prüflings in Form von Spannungsänderungen und Flicker ermittelt werden. Die Flickerimpedanz TC.FLK von REGATRON bietet neben einer hohen, normgerechten Belastbarkeit mit mehr als 2 Stunden bei 3 x 75 A Phasenstrom eine einfache und schnelle Umschaltung von Z^refauf Z^test und ermöglicht damit die Bestimmung aller wichtiger Messparameter rund um die Netzimpedanz.

Downloads

Produktbeschreibung EMV Testsystem für THD und Flicker

Zur Kontaktseite

REGATRON bietet für die beschriebenen EMV-Tests sowohl die Einzelkomponenten als auch ein schlüsselfertiges EMV-Package an, welches die folgenden Komponenten umfasst:

TC.ACS Netzsimulator mit entweder 30 kVA oder 50 kVA Leistung
ACSControl EMV-Software mit vorgefertigten Test- und Zusatzfunktionen
TC.FLK Flickerimpedanz für Phasenströme bis 75 Arms
Optional: Power Analyzer passend für die jeweilige Anwendung

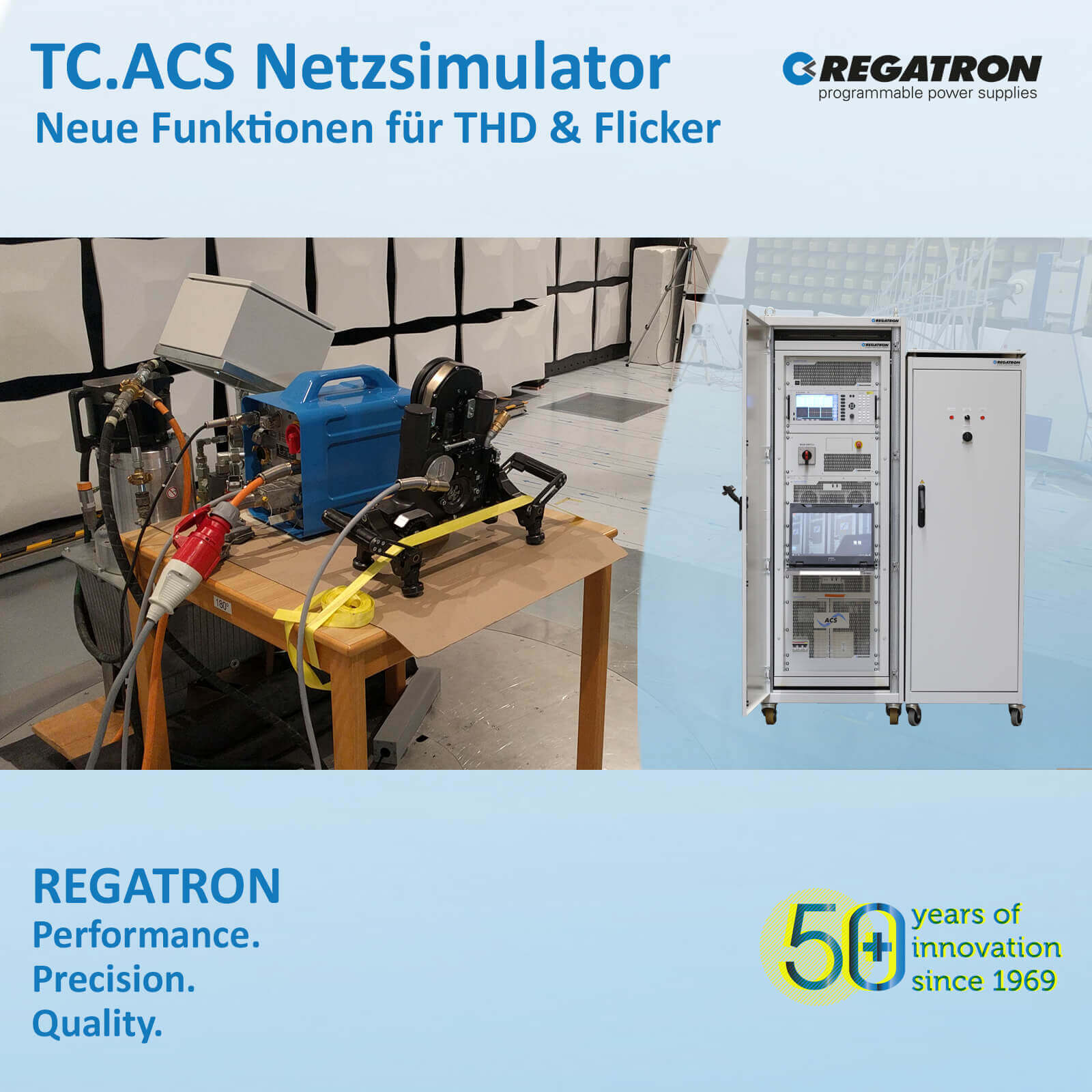

Für die neu entwickelte Flickerimpedanz aus dem Hause Regatron werden letzte Abschlussarbeiten durchgeführt. Die Kombination aus dem 50 kVA / 75 A TC.ACS Netzsimulator (linker Schaltschrank) und der neuen Flickerimpedanz bietet eine normkonforme Prüfung von Flickerwerten gemäss IEC/EN 61000-3-3 und IEC/EN 61000-3-11. Die TC.ACS Einheit wird hier durch die Schalteinheit TC.VSE ergänzt und sorgt dafür, dass die schnellen Flankenzeiten von bis zu 5 µs eingehalten werden und somit normkonforme Prüfungen gemäss IEC/EN 61000-4-X durchgeführt werden können.

Weitere Informationen zu dem EMC-Konformitätstestsystem nach IEC/EN 61000-4-X finden Sie hier.
