Preconfigured Cabinet-Solutions for Regatron Power Supplies

Discover how Regatron power supplies can be seamlessly combined into fully integrated systems. The table below showcases preconfigured solutions tailored to meet your specific voltage, current, or power requirements. Each configuration is available under the specified order

code, ensuring a straightforward selection process for your application. For all other configurations up to 5000+ kW, our sales team is available to develop solutions precisely aligned with your specific needs.

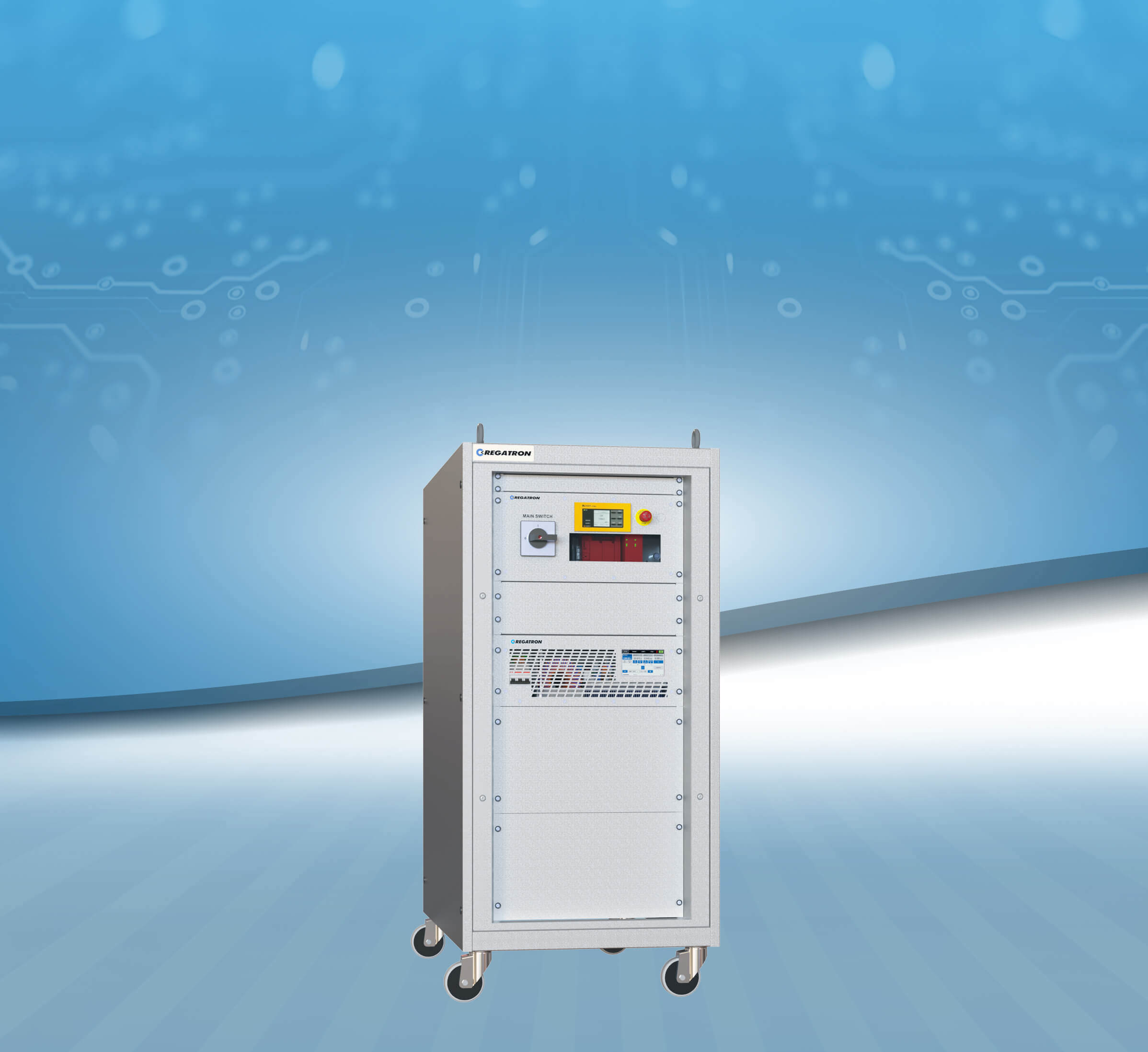

9 - 18 kW | 80 - 1000 V | 54 - 676 A Order Code Power Voltage Current Base Unit Configuration

G5.RSS.9.80.338 (*) 9 kW 80 V 338 A 9 kW / 80 V Single
G5.RSS.18.80.676 (*) 18 kW 80 V 676 A 18 kW / 80 V Single
G5.RSS.18.160.338 18 kW 160 V 338 A 18 kW / 160 V Single
G5.RSS.9.500.54 9 kW 500 V 54 A 9 kW / 500 V Single
G5.RSS.18.500.108 18 kW 500 V 108 A 18 kW | 500 V Single
G5.RSS.18.1000.54 18 kW 1000 V 54 A 18 kW | 1000 V Single
(*) also as 60 V SELV version available

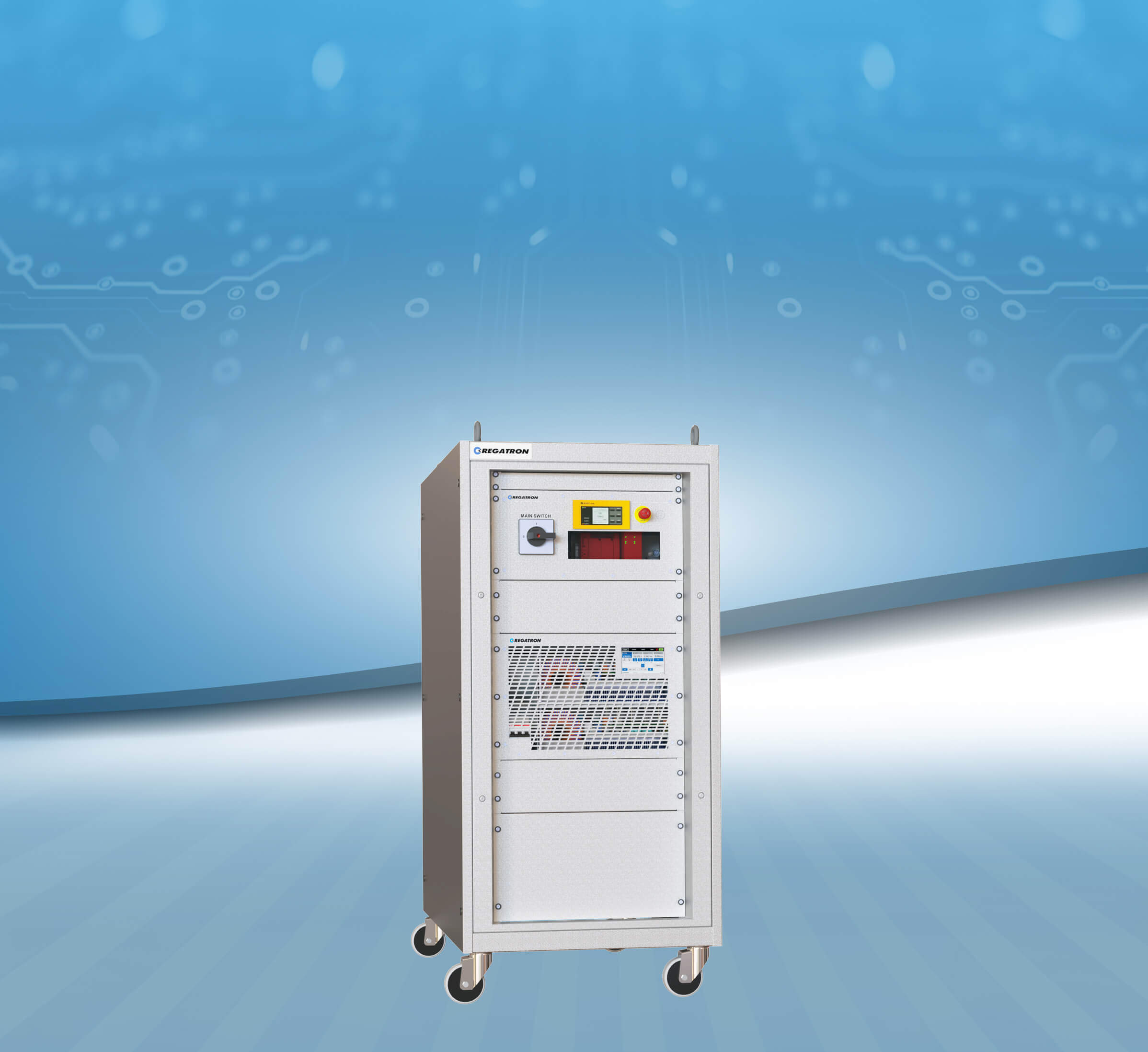

27 - 36 kW | 80 - 2000 V | 54 - 1352 A Order Code Power Voltage Current Base Unit Configuration

G5.RSS.27.80.1014 (*) 27 kW 80 V 1014 A 27 kW / 80 V Single
G5.RSS.36.80.1352 (*) 36 kW 80 V 1352 A 36 kW / 80 V Single
G5.RSS.36.160.676 36 kW 160 V 676 A 36 kW / 160 V Single
G5.RSS.27.240.338 27 kW 240 V 338 A 27 kW / 240 V Single
G5.RSS.36.320.338 36 kW 320 V 338 A 36 kW / 320 V Single
G5.RSS.27.500.162 27 kW 500 V 162 A 27 kW / 500 V Single
G5.RSS.36.500.216 36 kW 500 V 216 A 36 kW / 500 V Single
G5.RSS.36.1000.108 36 kW 1000 V 108 A 36 kW / 1000 V Single
G5.RSS.27.1500.54 27 kW 1500 V 54 A 27 kW / 1500 V Single
G5.RSS.36.2000.108 (**) 36 kW 1000 V
2000 V
108 A
54 A
18 kW / 1000 V Parallel
Series
(*) also as 60 V SELV version available
(**) with 2x 18 kW units deviating from the present illustration

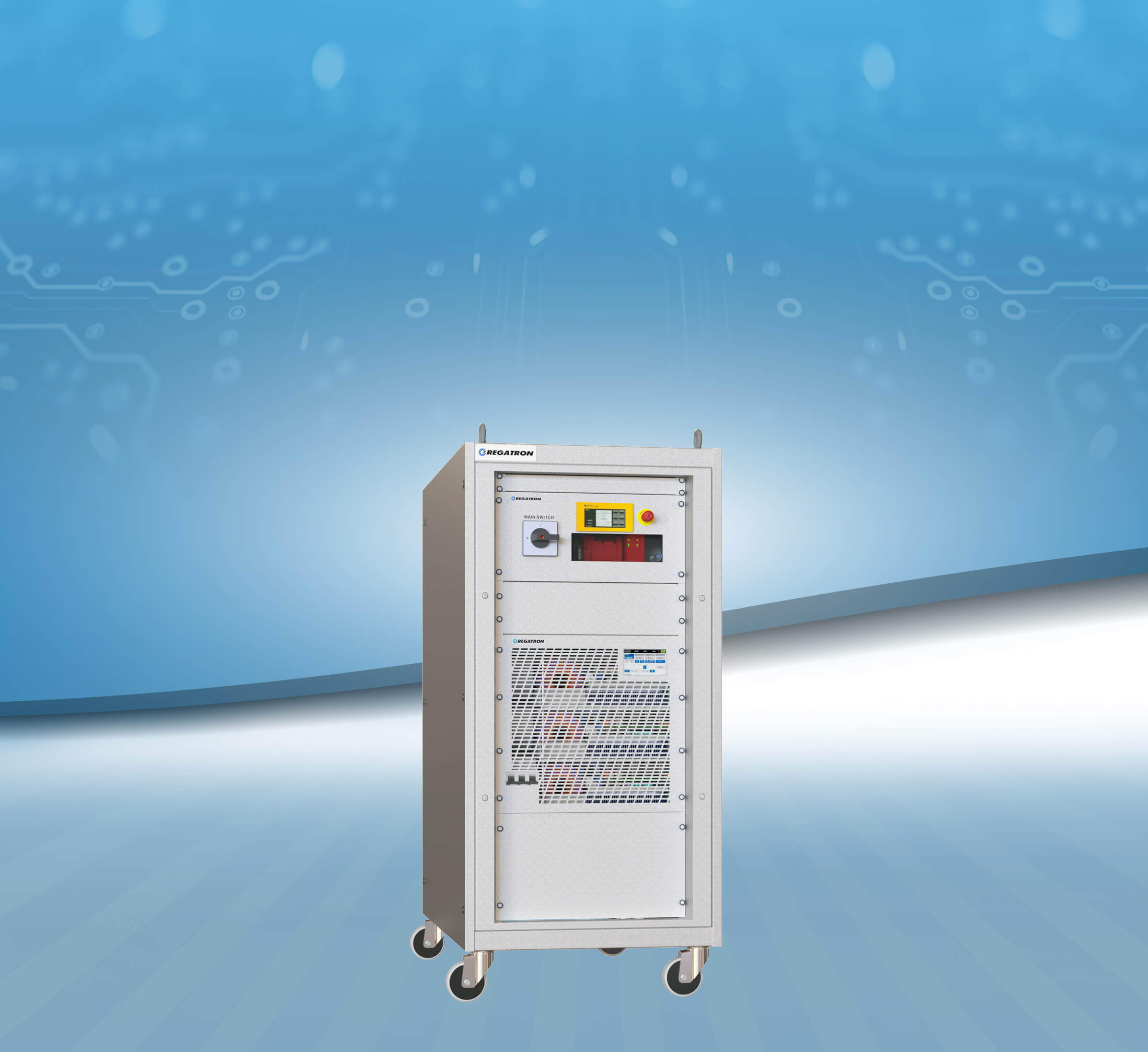

45 - 54 kW | 80 - 3000 V | 54 - 2028 A Order Code Power Voltage Current Base Unit Configuration

G5.RSS.45.80.1690 (*) 45 kW 80 V 1690 A 45 kW / 80 V Single
G5.RSS.54.80.2028 54 kW 80 V 2028 A 54 kW / 80 V Single
G5.RSS.54.160.1014 54 kW 160 V 1014 A 54 kW / 160 V Single
G5.RSS.54.240.676 54 kW 240 V 676 A 54 kW / 240 V Single
G5.RSS.45.500.270 45 kW 500 V 270 A 45 kW / 500 V Single
G5.RSS.54.500.324 54 kW 500 V 324 A 54 kW / 500 V Single
G5.RSS.54.1000.162 54 kW 1000 V 162 A 54 kW / 1000 V Single
G5.RSS.54.1500.108 54 kW 1500 V 108 A 54 kW / 1500 V Single
G5.RSS.54.3000.108 (**) 54 kW 1500 V
3000 V
108 A
54 A
27 kW / 1500 V Parallel
Series
(*) also as 60 V SELV version available
(**) with 2x 27 kW units deviating from the present illustration

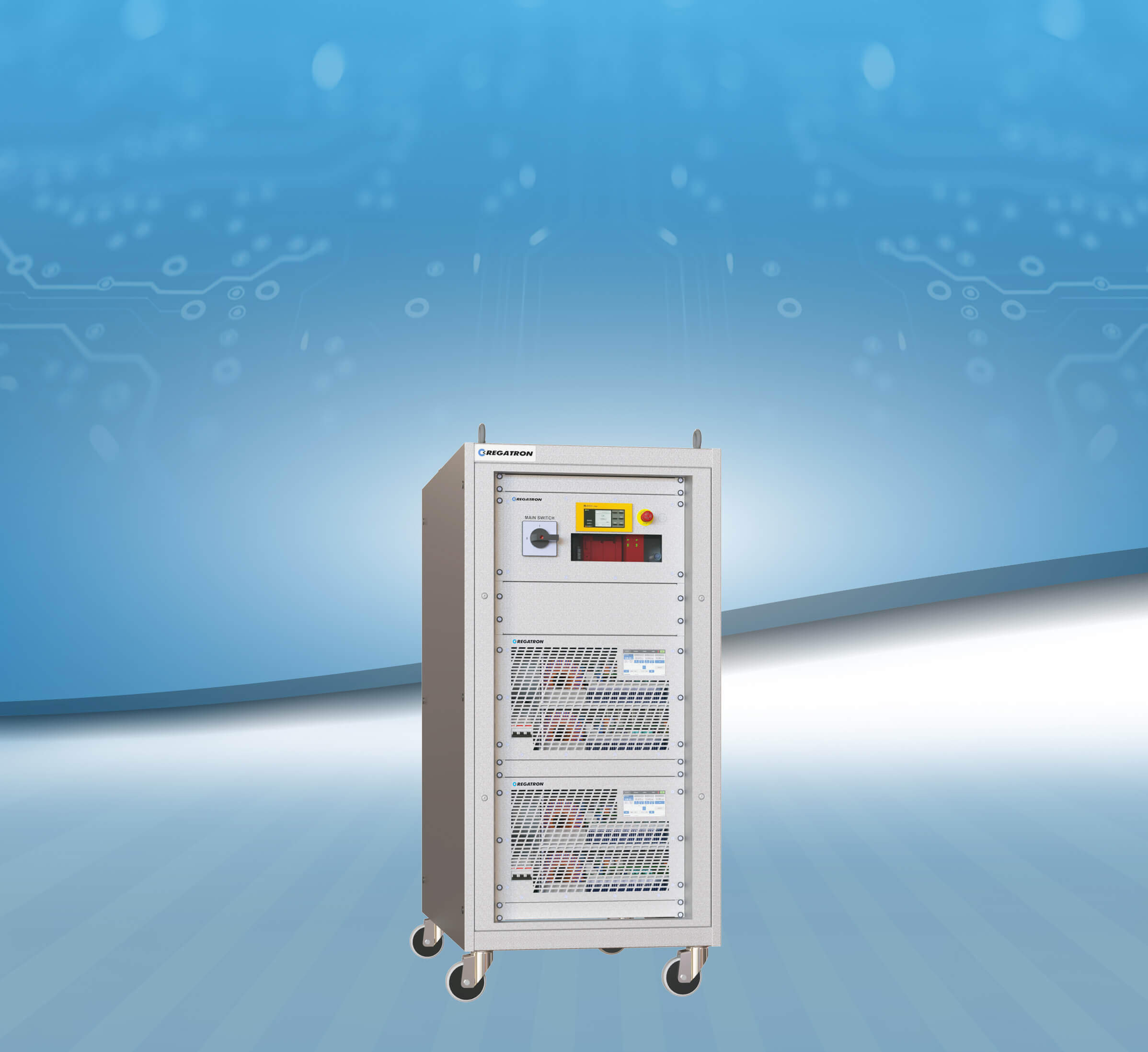

72 kW | 80 - 2000 V | 108 - 2704 A Order Code Power Voltage Current Base Unit Configuration

G5.RSS.72.80.2704 (*) 72 kW 80 V 2704 A 36 kW / 80 V Fixed Parallel
G5.RSS.72.160.2704 72 kW 80 V
160 V
2704 A
1352 A
36 kW / 80 V Parallel
Series
G5.RSS.72.160.1352 72 kW 160 V 1352 A 36 kW / 160 V Fixed Parallel
G5.RSS.72.320.1352 72 kW 160 V
320 V
1352 A
676 A
36 kW / 160 V Parallel
Series
G5.RSS.72.320.676 72 kW 320 V 676 A 36 kW / 320 V Fixed Parallel
G5.RSS.72.500.432 72 kW 500 V 432 A 36 kW / 500 V Fixed Parallel
G5.RSS.72.1000.432 72 kW 500 V
1000 V
432 A
216 A
36 kW / 500 V Parallel
Series
G5.RSS.72.1000.216 72 kW 1000 V 216 A 36 kW / 1000 V Fixed Parallel
G5.RSS.72.2000.216 72 kW 1000 V
2000 V
216 A
108 A
36 kW / 1000 V Parallel
Series
(*) also as 60 V SELV version available

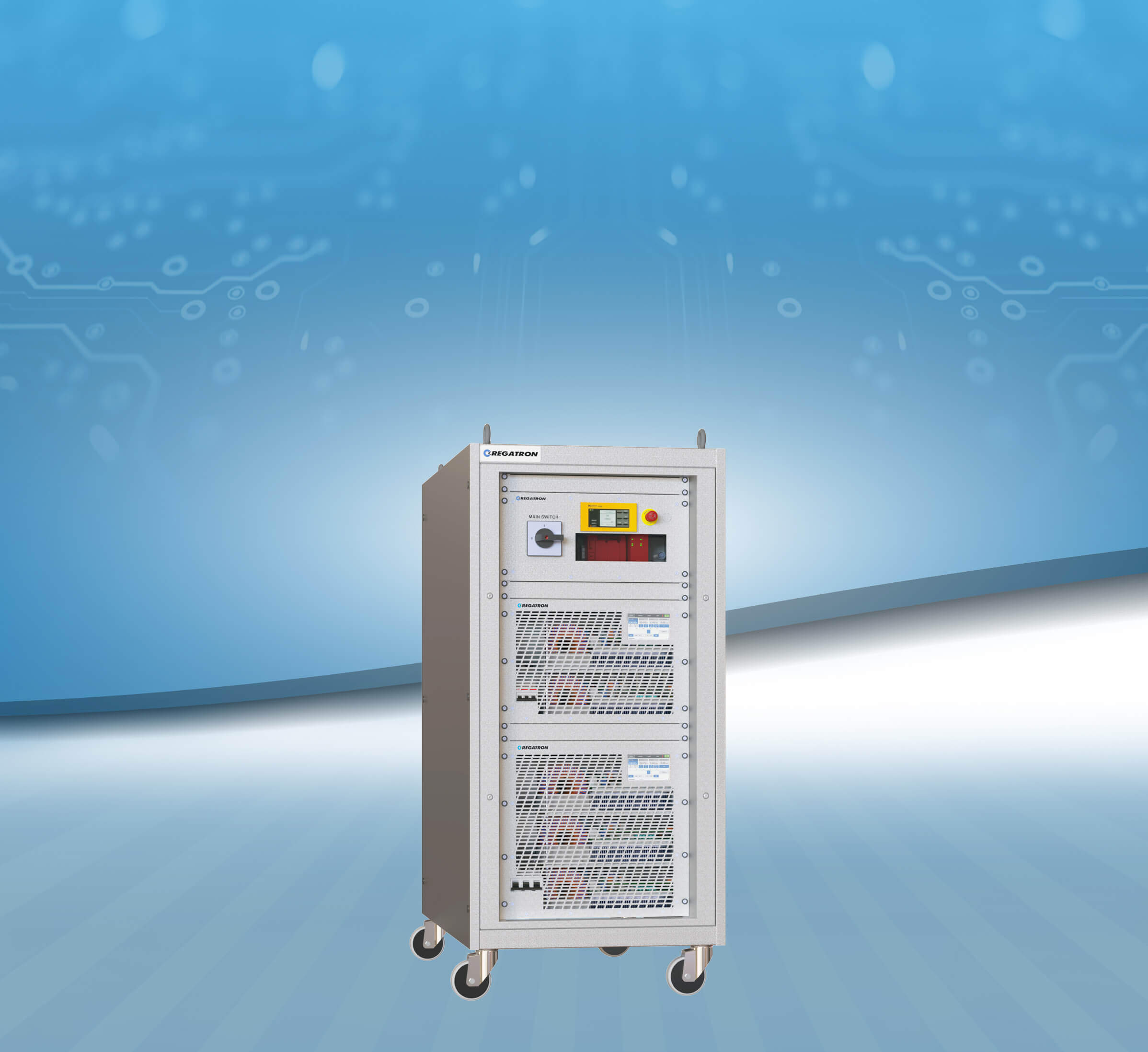

81 - 90 kW | 80 - 1500 V | 162 - 3380 A Order Code Power Voltage Current Base Unit Configuration

G5.RSS.81.80.3042 (*) 81 kW 80 V 3042 A 27 kW / 80 V
54 kW / 80 V
Fixed Parallel
G5.RSS.90.80.3380 (*) 90 kW 80 V 3380 A 36 kW / 80 V
54 kW / 80 V
Fixed Parallel
G5.RSS.90.160.1690 90 kW 160 V 1690 A 36 kW / 160 V
54 kW / 160 V
Fixed Parallel
G5.RSS.81.500.486 81 kW 500 V 486 A 27 kW / 500 V
54 kW / 500 V
Fixed Parallel
G5.RSS.90.500.540 90 kW 500 V 540 A 36 kW / 500 V
54 kW / 500 V
Fixed Parallel
G5.RSS.90.1000.270 90 kW 1000 V 270 A 36 kW / 1000 V
54 kW / 1000 V
Fixed Parallel
G5.RSS.81.1500.162 81 kW 1500 V 162 A 27 kW / 1500 V
54 kW / 1500 V
Fixed Parallel
(*) also as 60 V SELV version available

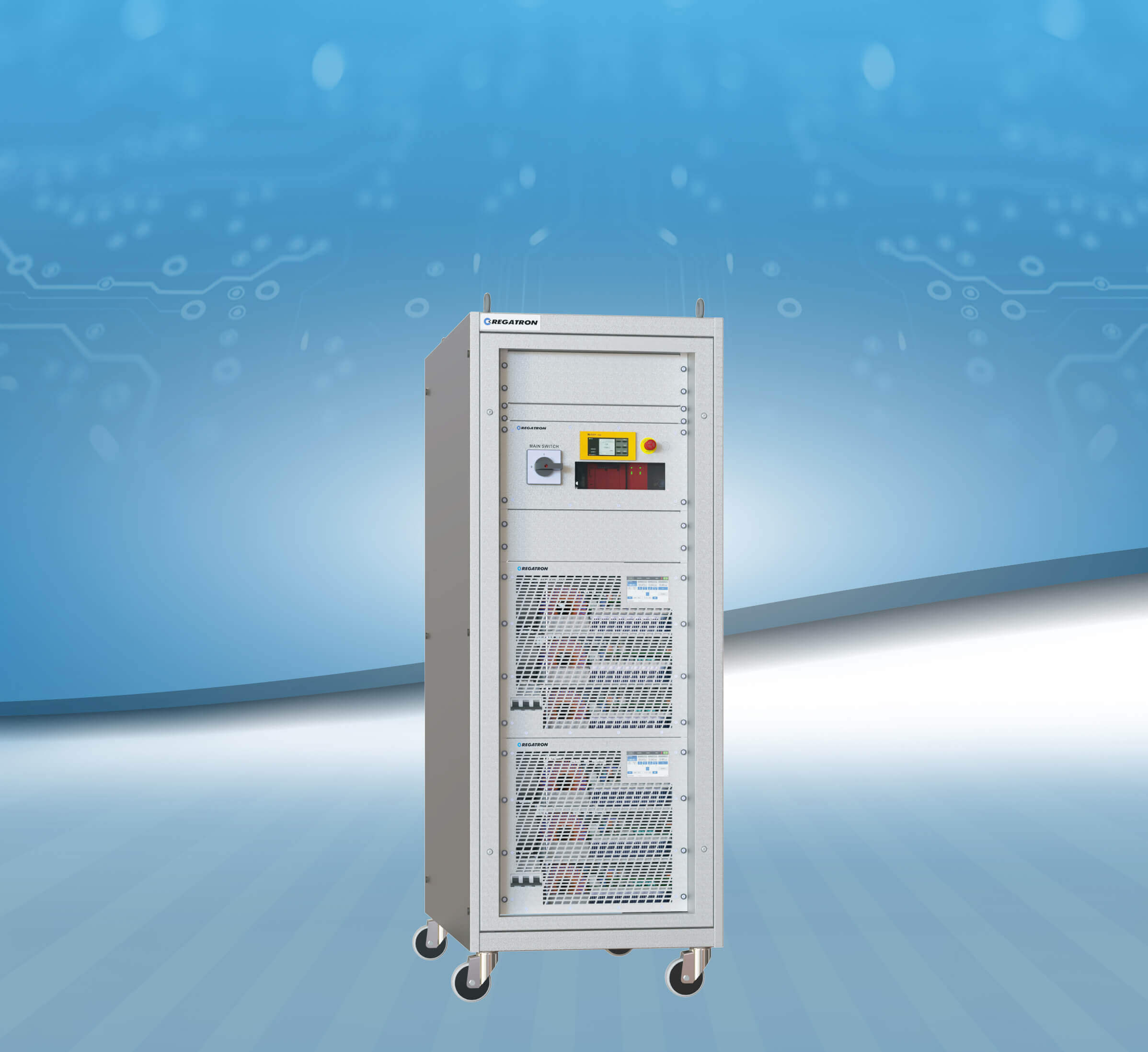

108 kW | 80 - 3000 V | 108 - 4056 A Order Code Power Voltage Current Base Unit Configuration

G5.RSS.108.80.4056 (*) 108 kW 80 V 4056 A 54 kW / 80 V Fixed Parallel
G5.RSS.108.160.4056 108 kW 80 V
160 V
4056 A
2028 A
54 kW / 80 V Parallel
Series
G5.RSS.108.160.2028 108 kW 160 V 2028 A 54 kW / 160 V Fixed Parallel
G5.RSS.108.320.2028 108 kW 160 V
320 V
2028 A
1014 A
54 kW / 160 V Parallel
Series
G5.RSS.108.500.648 108 kW 500 V 648 A 54 kW / 500 V Fixed Parallel
G5.RSS.108.1000.648 108 kW 500 V
1000V
648 A
324 A
54 kW / 500 V Parallel
Series
G5.RSS.108.1000.324 108 kW 1000 V 324 A 54 kW / 1000 V Fixed Parallel
G5.RSS.108.2000.324 108 kW 1000 V
2000 V
324 A
162 A
54 kW / 1000 V Parallel
Series
G5.RSS.108.1500.216 108 kW 1500 V 216 A 54 kW / 1500 V Fixed Parallel
G5.RSS.108.3000.216 108 kW 1500 V
3000 V
216 A
108 A
54 kW / 1500 V Parallel
Series
(*) also as 60 V SELV version available

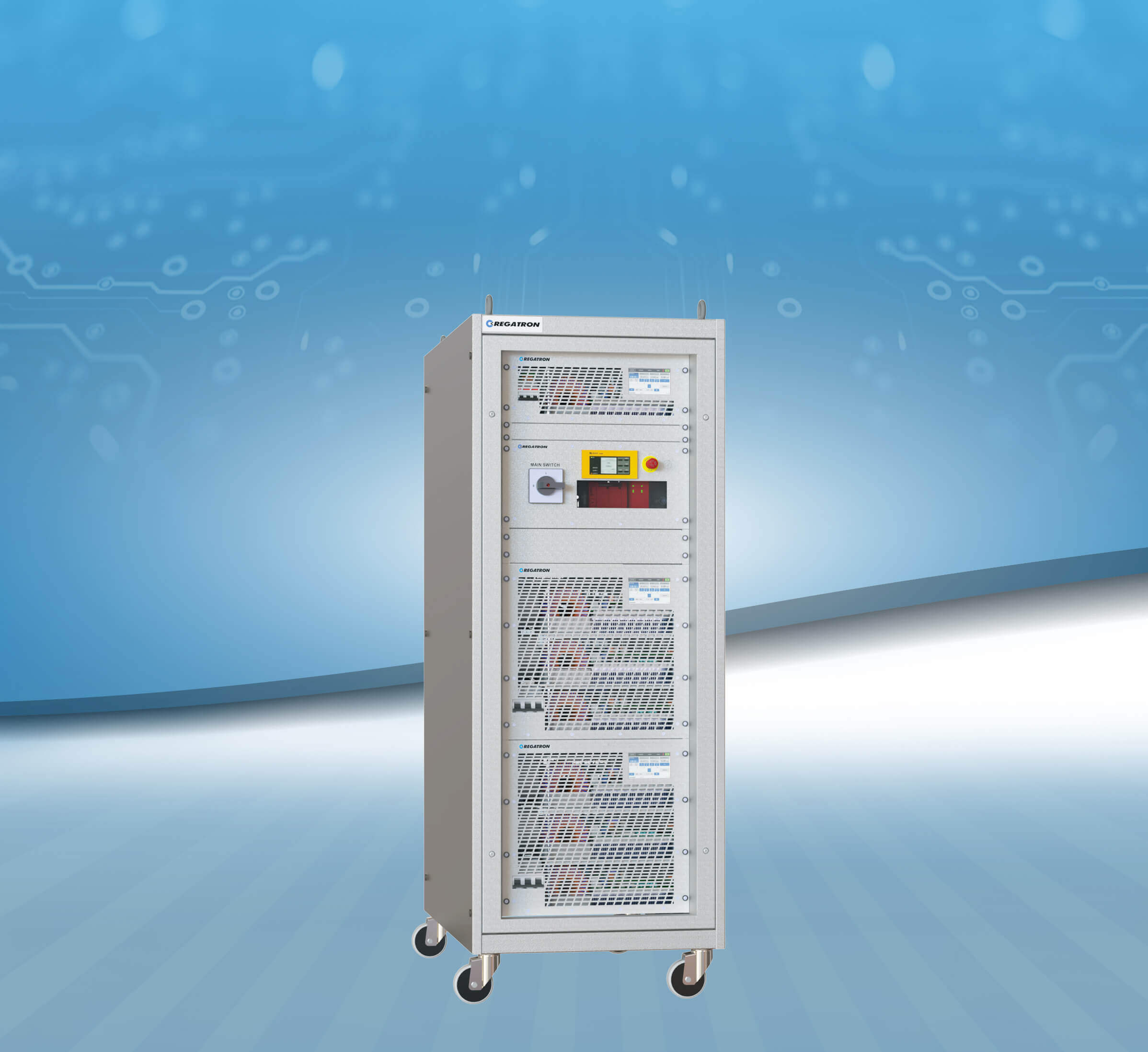

117 - 126 kW | 80 - 1000 V | 378 - 4732 A Order Code Power Voltage Current Base Unit Configuration

G5.RSS.117.80.4394 (*) 117 kW 80 V 4394 A 9 kW / 80 V
54 kW / 80 V
Fixed Parallel
G5.RSS.126.80.4732 (*) 126 kW 80 V 4732 A 18 kW / 80 V
54 kW / 80 V
Fixed Parallel
G5.RSS.126.160.2366 126 kW 160 V 2366 A 18 kW / 160 V
54 kW / 160 V
Fixed Parallel
G5.RSS.117.500.702 117 kW 500 V 702 A 9 kW / 500 V
54 kW / 500 V
Fixed Parallel
G5.RSS.126.500.756 126 kW 500 V 756 A 18 kW / 500 V
54 kW / 500 V
Fixed Parallel
G5.RSS.126.1000.378 126 kW 1000 V 378 A 18 kW / 1000 V
54 kW / 1000 V
Fixed Parallel
(*) also as 60 V SELV version available

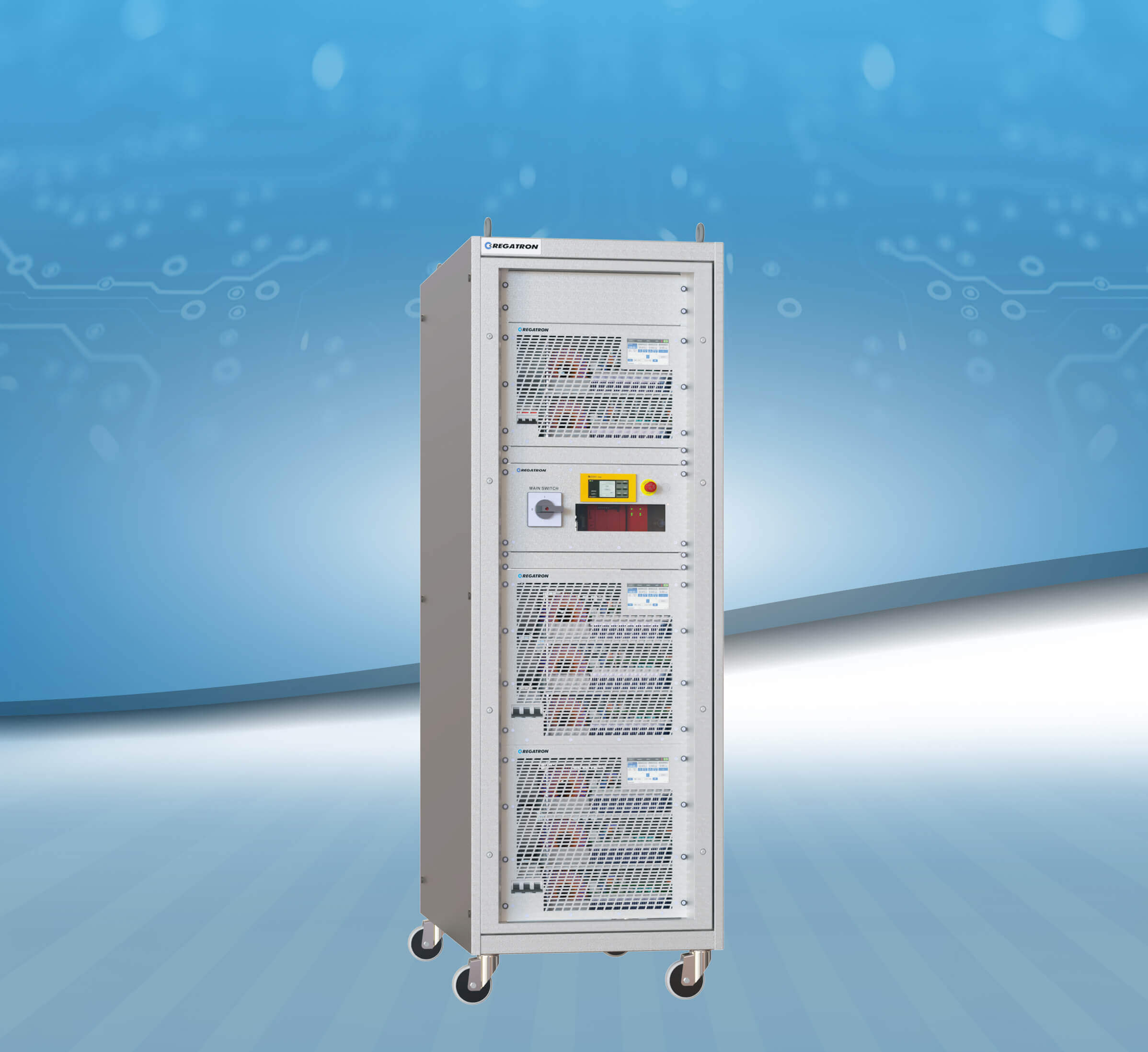

135 - 144 kW | 80 - 2000 V | 216 - 5408 A Order Code Power Voltage Current Base Unit Configuration

G5.RSS.135.80.5070 (*) 135 kW 80 V 5070 A 27 kW / 80 V
54 kW / 80 V
Fixed Parallel
G5.RSS.144.80.5408 (*) 144 kW 80 V 5408 A 36 kW / 80 V
54 kW / 80 V
Fixed Parallel
G5.RSS.144.160.2704 144 kW 160 V 2704 A 36 kW / 160 V
54 kW / 160 V
Fixed Parallel
G5.RSS.135.240.1690 135 kW 240 V 1690 A 27 kW / 240 V
54 kW / 240 V
Fixed Parallel
G5.RSS.144.320.1352 (**) 144 kW 320 V 1352 A 36 kW / 320 V Fixed Parallel
G5.RSS.135.500.810 135 kW 500 V 810 A 27 kW / 500 V
54 kW / 500 V
Fixed Parallel
G5.RSS.144.500.864 144 kW 500 V 864 A 36 kW / 500 V
54 kW / 500 V
Fixed Parallel
G5.RSS.144.1280.1352 (**) 144 kW 320 V
640 V
1280 V
1352 A
676 A
338 A
36 kW / 320 V Parallel
Matrix
Series
G5.RSS.144.1000.432 144 kW 1000 V 432 A 36 kW / 1000 V
54 kW / 1000 V
Fixed Parallel
G5.RSS.135.1500.270 135 kW 1500V 270 A 27 kW / 1500 V
54 kW / 1500 V
Fixed Parallel
G5.RSS.144.2000.864 (**) 144 kW 500 V
1000V
2000 V
864 A
432 A
216 A
36 kW / 500 V Parallel
Matrix
Series
(*) also as 60 V SELV version available, increased cabinet width for DC cable outlet
(**) with 4x 36 kW units deviating from the present illustration

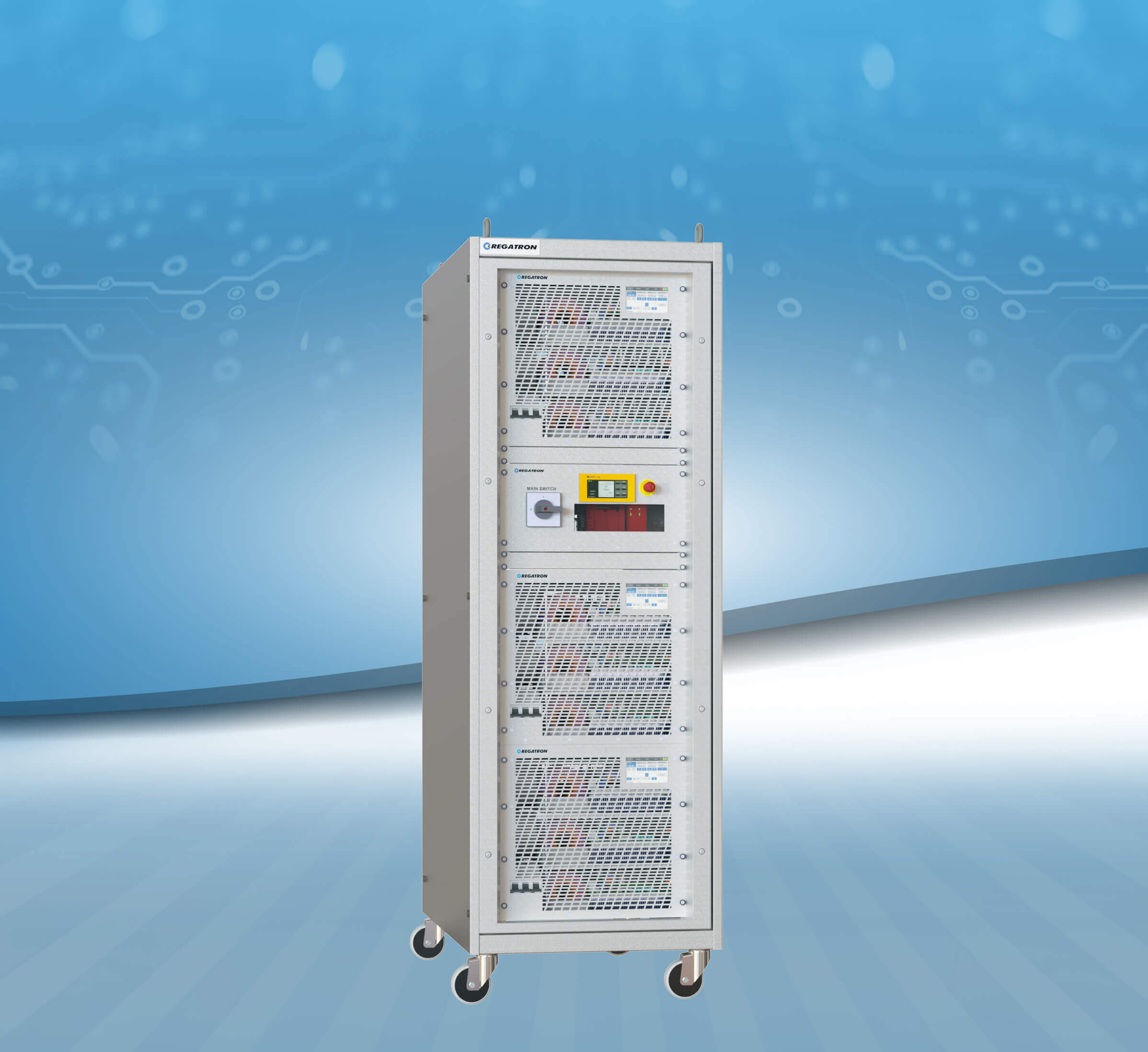

162 kW | 80 - 1500 V | 324 - 6084 A Order Code Power Voltage Current Base Unit Configuration

G5.RSS.162.80.6084 (*) 162 kW 80 V 6084 A 54 kW / 80 V Fixed Parallel
G5.RSS.162.160.3042 162 kW 160 V 3042 A 54 kW / 160 V Fixed Parallel
G5.RSS.162.240.6084 (**) 162 kW 80 V
240 V
6084 A
2028 A
54 kW / 80 V Parallel
Series
G5.RSS.162.240.2028 A 162 kW 240 V 2028 A 54 kW / 240 V Fixed Parallel
G5.RSS.162.500.972 162 kW 500 V 972 A 54 kW / 500 V Fixed Parallel
G5.RSS.162.1000.486 162 kW 1000 V 486 A 54 kW / 1000 V Fixed Parallel
G5.RSS.162.1500.972 162 kW 500 V
1500 V
972 A
324 A
54 kW / 500 V Parallel
Series
G5.RSS.162.1500.324 162 kW 1500 V 324 A 54 kW / 1500 V Fixed Parallel
(*) also as 60 V SELV version available, increased cabinet width for DC cable outlet
(**) increased cabinet width for DC cable outlet

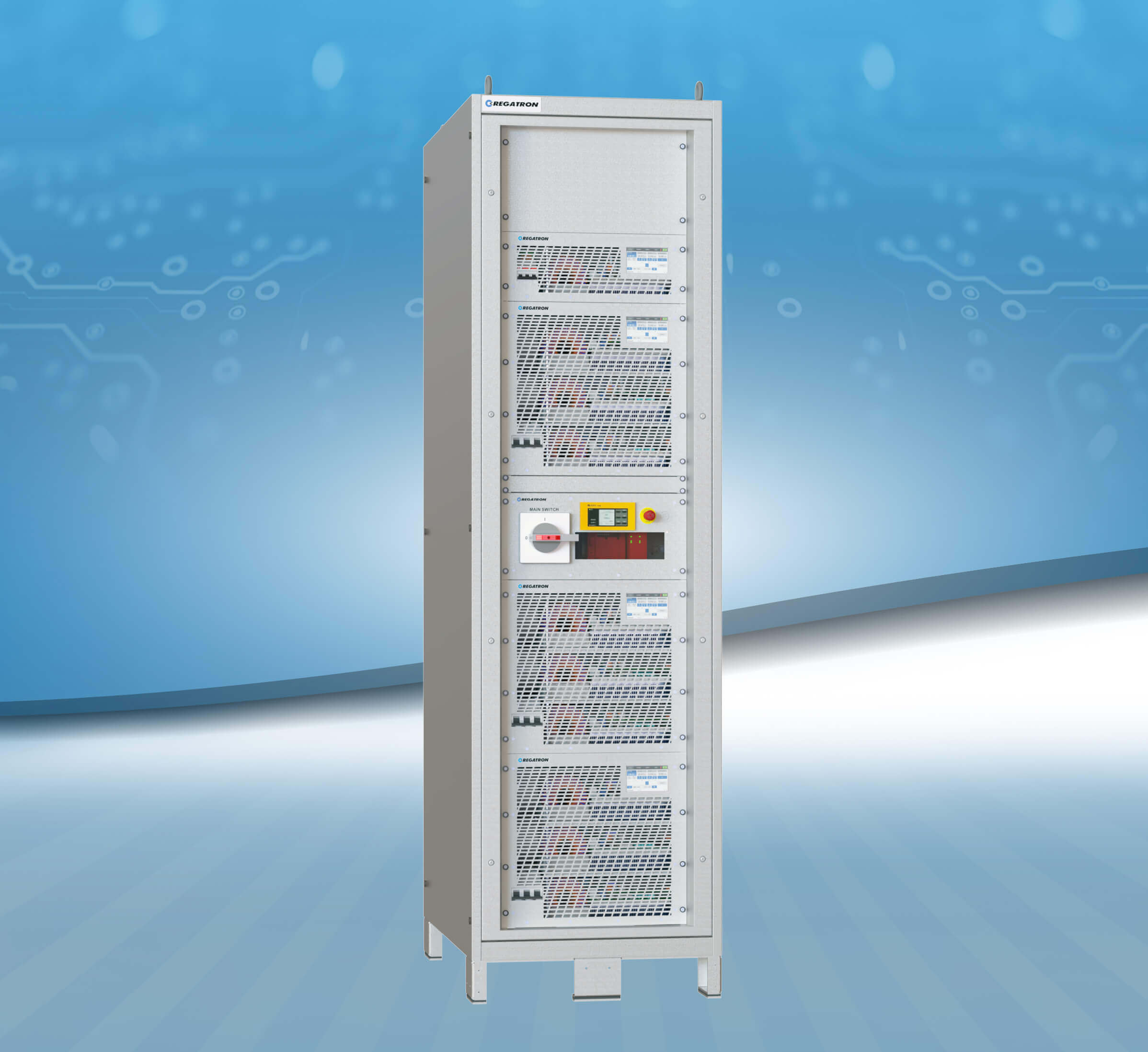

171 - 180 kW | 80 - 1000 V | 540 - 6760 A Order Code Power Voltage Current Base Unit Configuration

G5.RSS.171.80.6422 (*) 171 kW 80 V 6422 A 9 kW / 80 V
54 kW / 80 V
Fixed Parallel
G5.RSS.180.80.6760 (*) 180 kW 80 V 6760 A 18 kW / 80 V
54 kW / 80 V
Fixed Parallel
G5.RSS.180.160.3380 180 kW 160 V 3380 A 18 kW / 160 V
54 kW / 160 V
Fixed Parallel
G5.RSS.171.500.1026 171 kW 500 V 1026 A 9 kW / 500 V
54 kW / 500 V
Fixed Parallel
G5.RSS.180.500.1080 180 kW 500 V 1080 A 18 kW / 500 V
54 kW / 500 V
Fixed Parallel
G5.RSS.180.1000.540 180 kW 1000 V 540 A 18 kW / 1000 V
54 kW / 1000 V
Fixed Parallel
(*) also as 60 V SELV version available, increased cabinet width for DC cable outlet

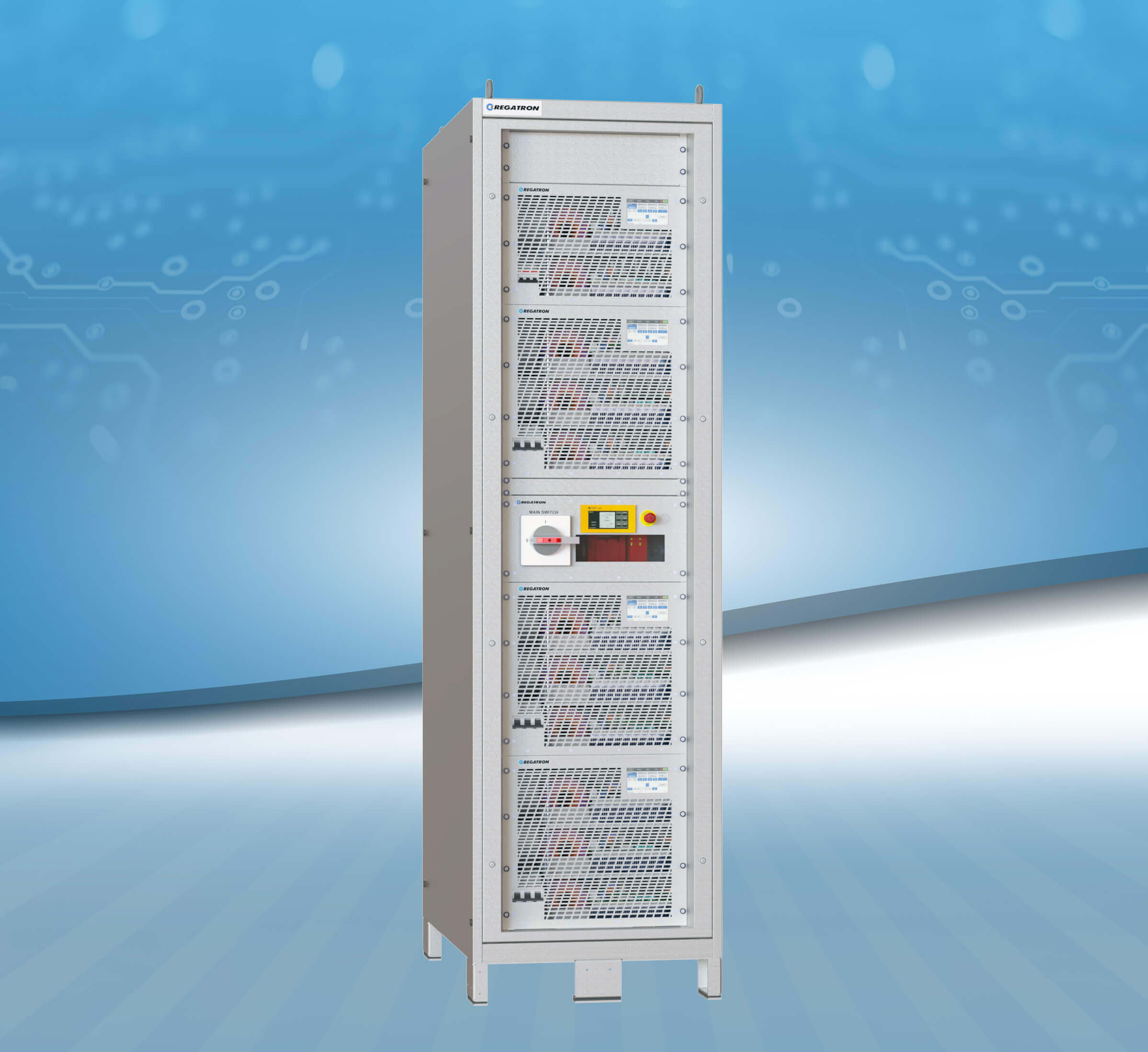

189 - 198 kW | 80 - 1500 V | 378 - 7436 A Order Code Power Voltage Current Base Unit Configuration

G5.RSS.189.80.7098 (*) 189 kW 80 V 7098 A 27 kW / 80 V
54 kW / 80 V
Fixed Parallel
G5.RSS.198.80.7436 (*) 198 kW 80 V 7436 A 36 kW / 80 V
54 kW / 80 V
Fixed Parallel
G5.RSS.198.160.3718 198 kW 160 V 3718 A 36 kW / 160 V
54 kW / 160 V
Fixed Parallel
G5.RSS.189.240.2366 189 kW 240 V 2366 A 27 kW / 240 V
54 kW / 240 V
Fixed Parallel
G5.RSS.189.500.1134 189 kW 500 V 1134 A 27 kW / 500 V
54 kW / 500 V
Fixed Parallel
G5.RSS.198.500.1188 198 kW 500 V 1188 A 36 kW / 500 V
54 kW / 500 V
Fixed Parallel
G5.RSS.198.1000.594 198 kW 1000 V 594 A 36 kW / 1000 V
54 kW / 1000 V
Fixed Parallel
G5.RSS.189.1500.378 189 kW 1500 V 378 A 27 kW / 1500 V
54 kW / 1500 V
Fixed Parallel
(*) also as 60 V SELV version available, increased cabinet width for DC cable outlet

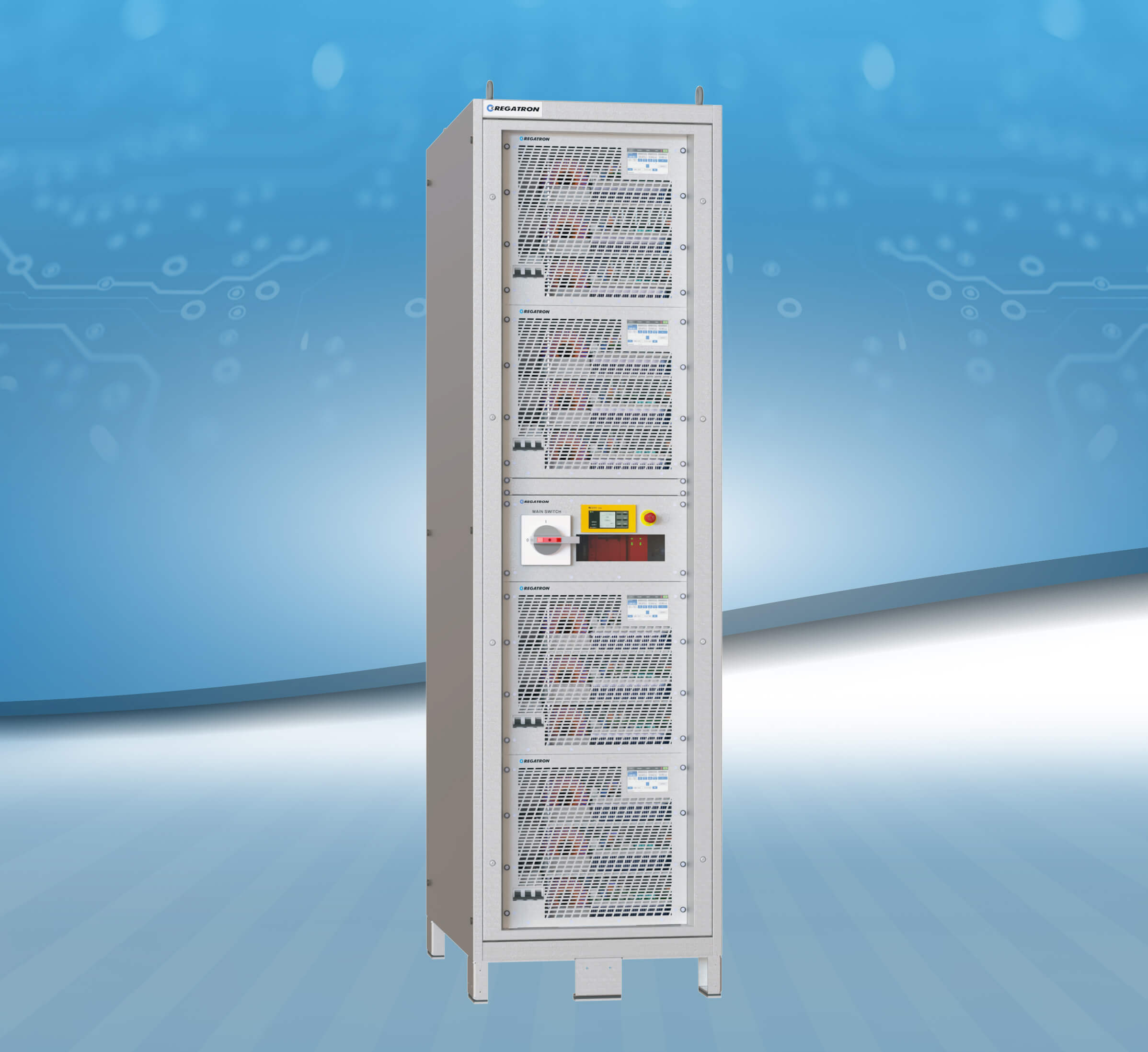

216 kW | 80 - 3000 V | 216 - 8112 A Order Code Power Voltage Current Base Unit Configuration

G5.RSS.216.80.8112 (*) 216 kW 80 V 8112 A 54 kW / 80 V Fixed Parallel
G5.RSS.216.160.8112 (**) 216 kW 80 V
160 V
8112 A
4056 A
54 kW / 80 V Parallel
Matrix
G5.RSS.216.160.4056 216 kW 160 V 4056 A 54 kW / 160 V Fixed Parallel
G5.RSS.216.320.4056 216 kW 160 V
320 V
4056 A
2028 A
54 kW / 160 V Parallel
Matrix
G5.RSS.216.240.2704 216 kW 240 V 2704 A 54 kW / 240 V Fixed Parallel
G5.RSS.216.500.1296 216 kW 500 V 1296 A 54 kW / 500 V Fixed Parallel
G5.RSS.216.1000.1296 216 kW 500 V
1000V
1296 A
648 A
54 kW / 500 V Parallel
Matrix
G5.RSS.216.1000.648 216 kW 1000 V 648 A 54 kW / 1000 V Fixed Parallel
G5.RSS.216.2000.1296 216 kW 500 V
1000 V
2000 V
1296 A
648 A
324 A
54 kW / 500 V Parallel
Matrix
Series
G5.RSS.216.1000.648 216 kW 1000 V
2000 V
648 A
324 A
54 kW / 1000 V Parallel
Matrix
G5.RSS.216.1500.432 216 kW 1500 V 432 A 54 kW / 1500 V Fixed Parallel
G5.RSS.216.3000.432 216 kW 1500 V
3000 V
432 A
216 A
54 kW / 1500 V Parallel
Matrix
(*) also as 60 V SELV version available, increased cabinet width for DC cable outlet
(**) increased cabinet width for DC cable outlet

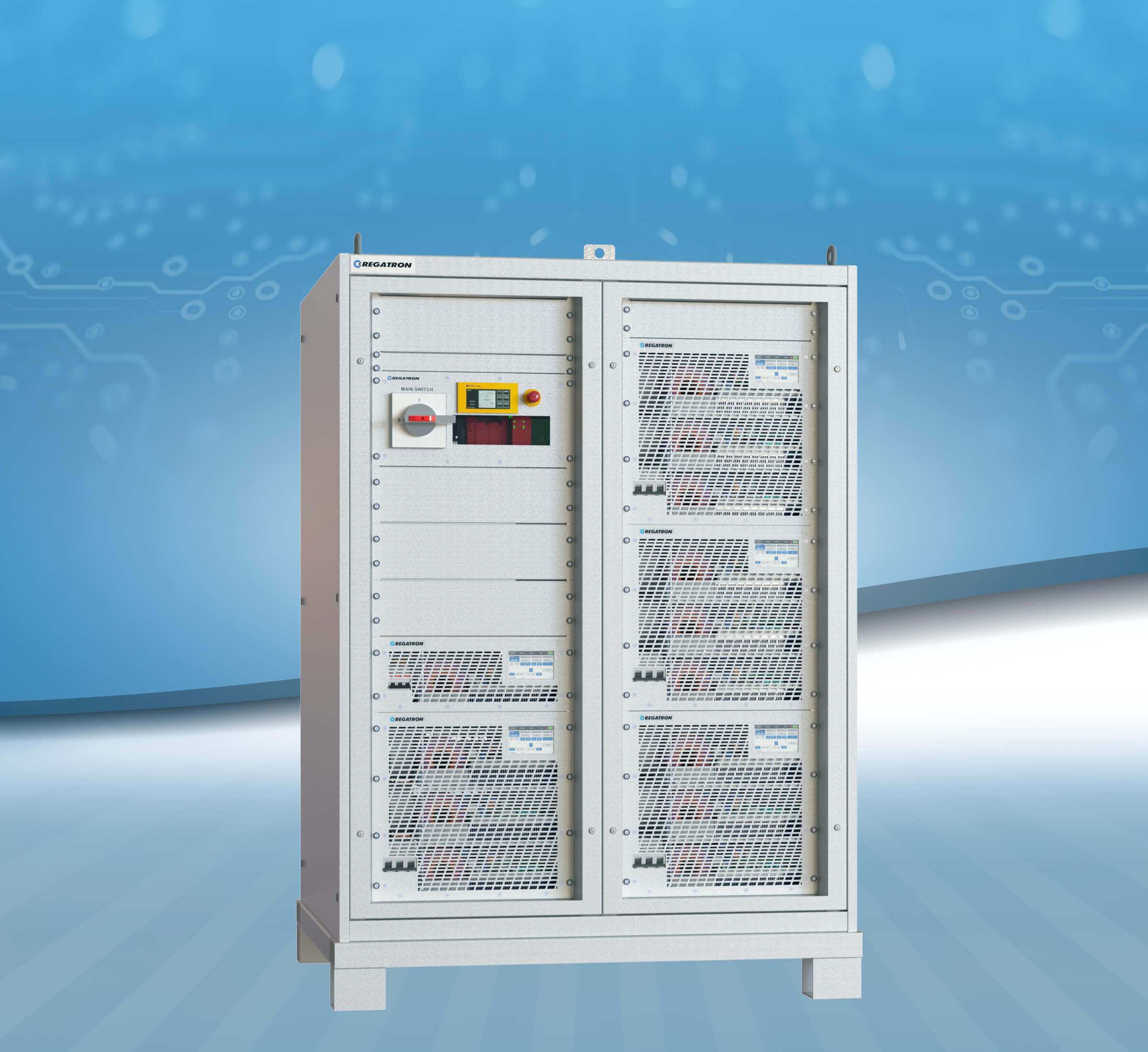

225 - 234 kW | 160 - 1000 V | 702 - 4394 A Order Code Power Voltage Current Base Unit Configuration

G5.RSS.234.160.4394 234 kW 160 V 4394 A 18 kW / 160 V
54 kW / 160 V
Fixed Parallel
G5.RSS.225.500.1350 225 kW 500 V 1350 A 9 kW / 500 V
54 kW / 500 V
Fixed Parallel
G5.RSS.234.500.1404 234 kW 500 V 1404 A 18 kW / 500 V
54 kW / 500 V
Fixed Parallel
G5.RSS.234.1000.702 234 kW 1000 V 702 A 18 kW / 1000 V
54 kW / 1000 V
Fixed Parallel

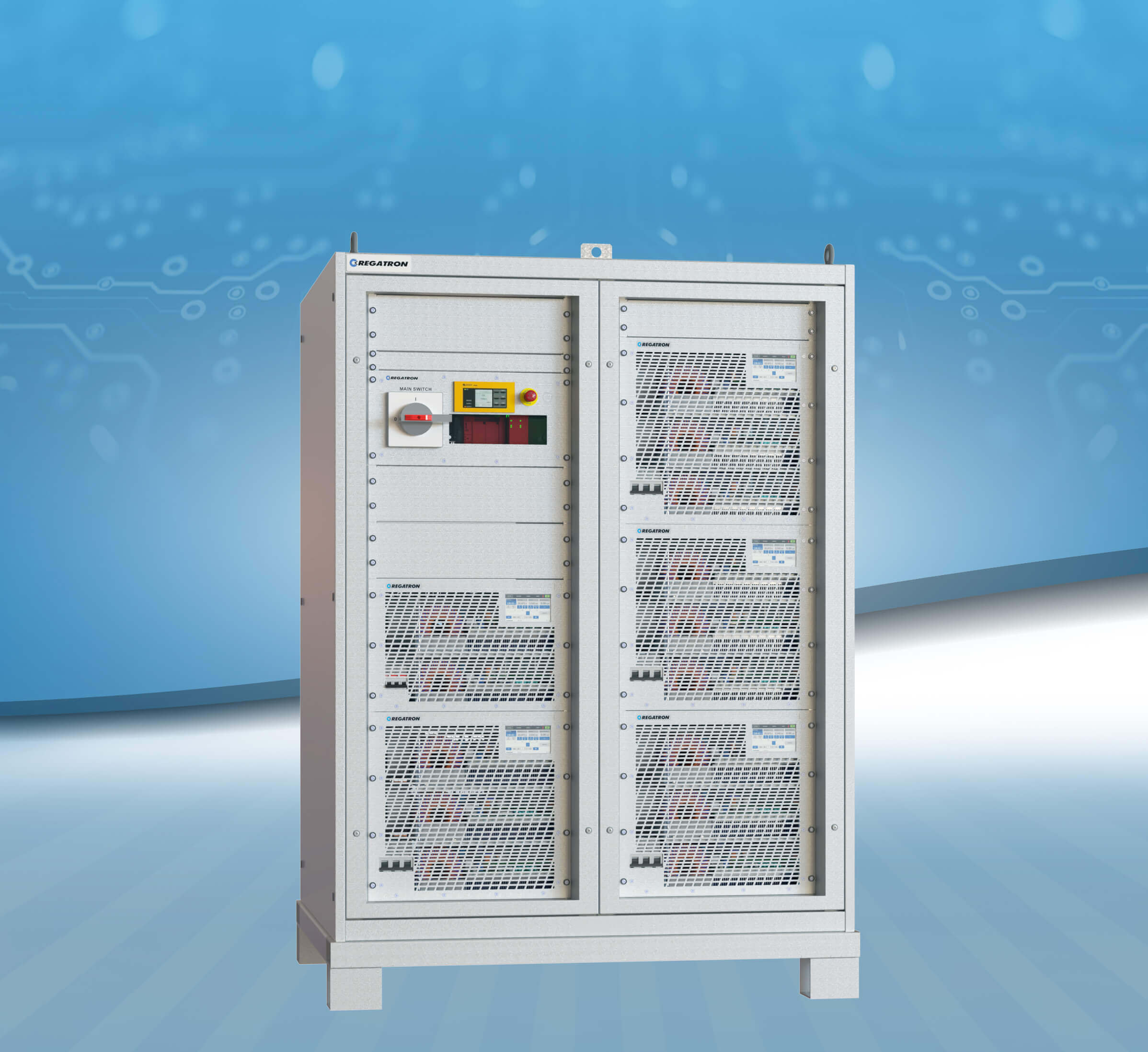

243 - 252 kW | 160 - 1500 V | 504 - 4732 A Order Code Power Voltage Current Base Unit Configuration

G5.RSS.252.160.3718 252 kW 160 V 4732 A 36 kW / 160 V
54 kW / 160 V
Fixed Parallel
G5.RSS.243.240.2366 243 kW 240 V 3042 A 27 kW / 240 V
54 kW / 240 V
Fixed Parallel
G5.RSS.243.500.1458 243 kW 500 V 1458 A 27 kW / 500 V
54 kW / 500 V
Fixed Parallel
G5.RSS.252.500.1512 252 kW 500 V 1512 A 36 kW / 500 V
54 kW / 500 V
Fixed Parallel
G5.RSS.252.1000.756 252 kW 1000 V 756 A 36 kW / 1000 V
54 kW / 1000 V
Fixed Parallel
G5.RSS.243.1500.504 243 kW 1500 V 504 A 27 kW / 1500 V
54 kW / 1500 V
Fixed Parallel

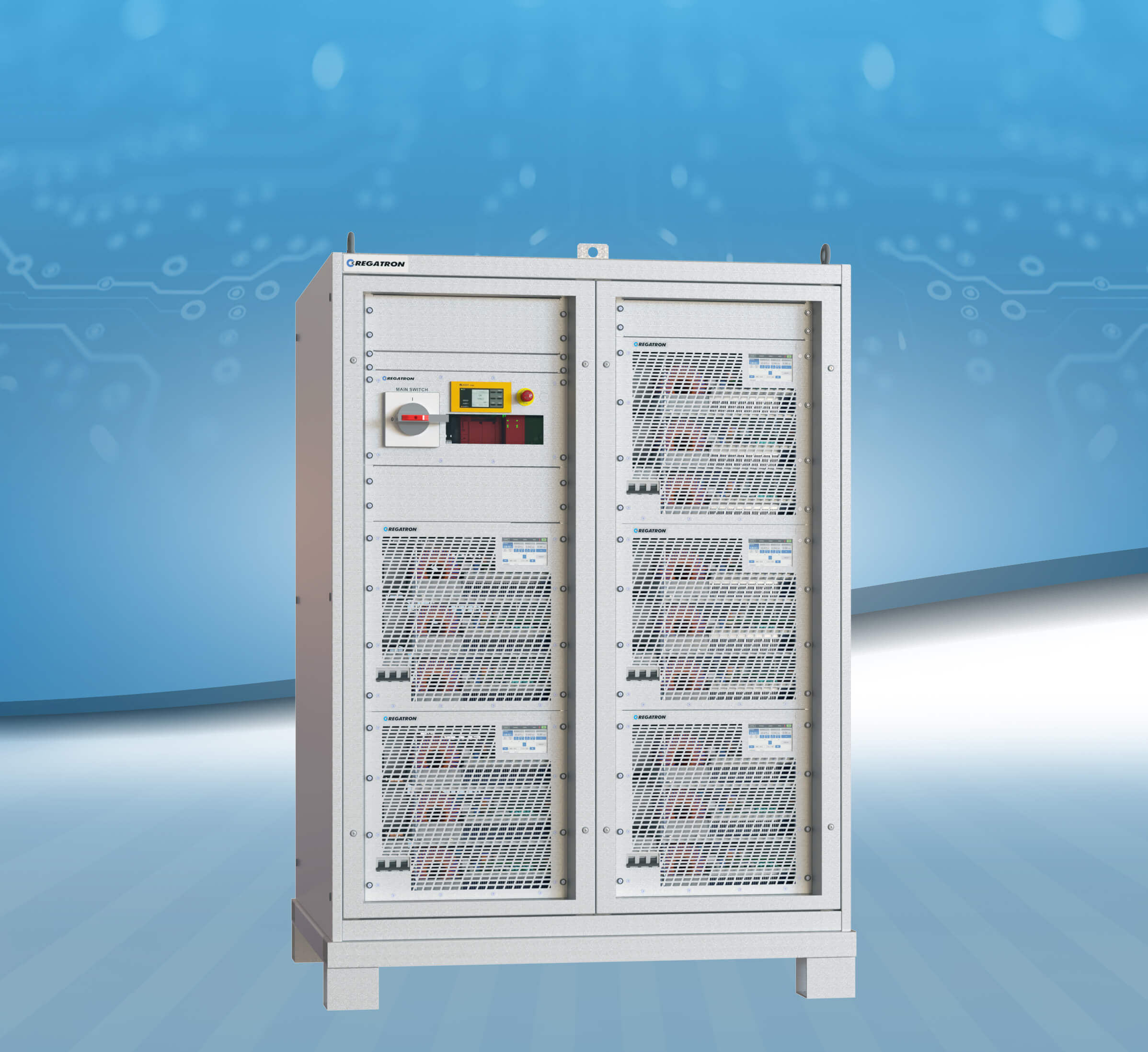

270 kW | 160 - 1500 V | 540 - 5070 A Order Code Power Voltage Current Base Unit Configuration

G5.RSS.270.160.5070 270 kW 160 V 5070 A 54 kW / 160 V Fixed Parallel
G5.RSS.270.240.3380 270 kW 240 V 3380 54 kW / 240 V Fixed Parallel
G5.RSS.270.500.1620 270 kW 500 V 1620 A 54 kW / 500 V Fixed Parallel
G5.RSS.270.1000.810 270 kW 1000 V 810 A 54 kW / 1000 V Fixed Parallel
G5.RSS.270.1500.540 270 kW 1500 V 540 A 54 kW / 1500 V Fixed Parallel

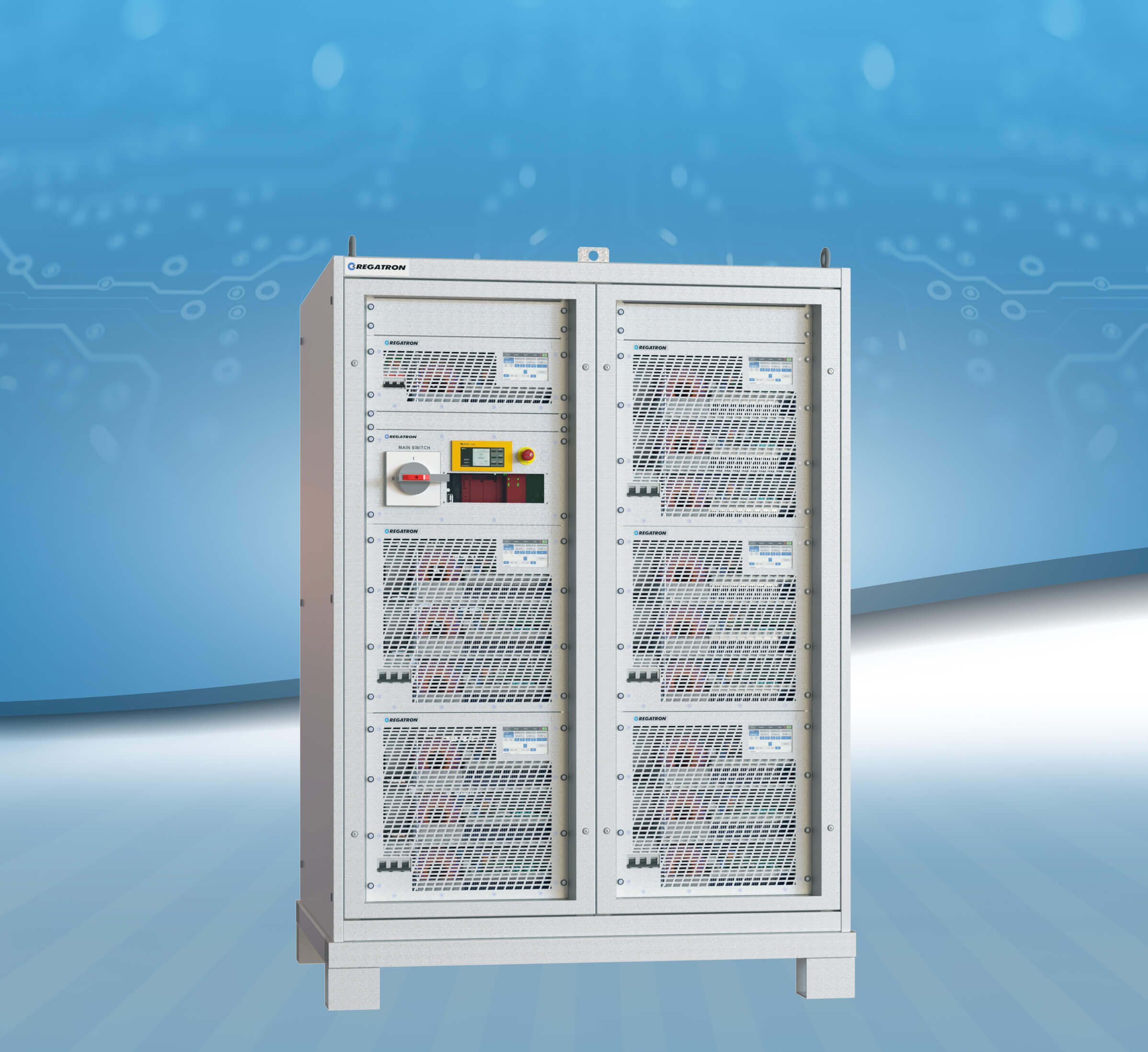

279 - 288 kW | 160 - 1000 V | 864 - 5408 A Order Code Power Voltage Current Base Unit Configuration

G5.RSS.288.160.5408 288 kW 160 V 5408 A 18 kW / 160 V
54 kW / 160 V
Fixed Parallel
G5.RSS.279.500.1674 279 kW 500 V 1674 A 9 kW / 500 V
54 kW / 500 V
Fixed Parallel
G5.RSS.288.500.1728 288 kW 500 V 1728 A 18 kW / 500 V
54 kW / 500 V
Fixed Parallel
G5.RSS.288.1000.864 288 kW 1000 V 864 A 18 kW / 1000 V
54 kW / 1000 V
Fixed Parallel

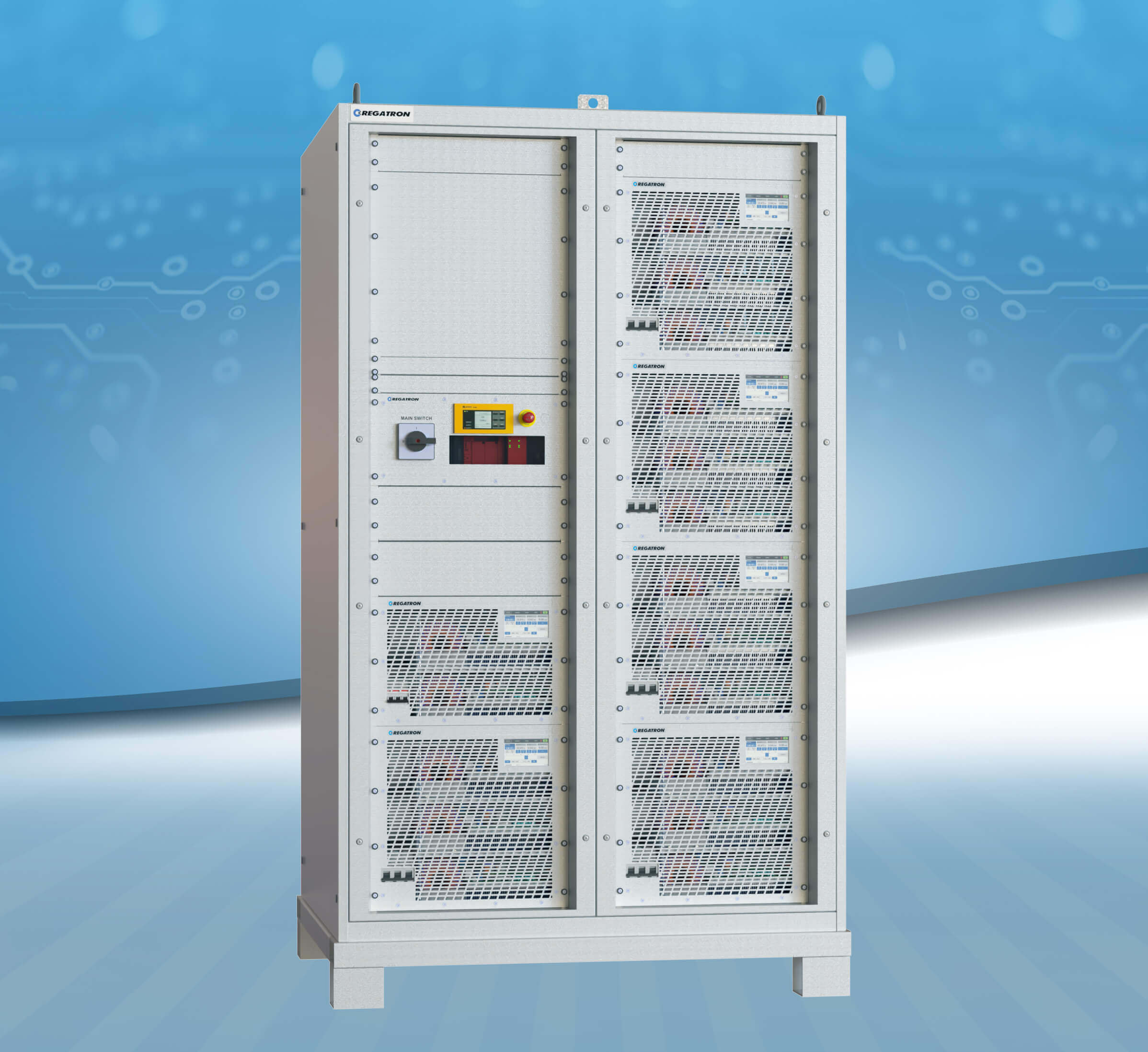

297 - 306 kW | 160 - 1500 V | 594 - 5746 A Order Code Power Voltage Current Base Unit Configuration

G5.RSS.306.160.5746 306 kW 160 V 5746 A 36 kW / 160 V
54 kW / 160 V
Fixed Parallel
G5.RSS.297.240.3718 297 kW 240 V 3718 A 27 kW / 240 V
54 kW / 240 V
Fixed Parallel
G5.RSS.297.500.1782 297 kW 500 V 1782 A 27 kW / 500 V
54 kW / 500 V
Fixed Parallel
G5.RSS.306.500.1836 306 kW 500 V 1836 A 36 kW / 500 V
54 kW / 500 V
Fixed Parallel
G5.RSS.306.1000.918 306 kW 1000 V 918 A 36 kW / 1000 V
54 kW / 1000 V
Fixed Parallel
G5.RSS.297.1500.594 297 kW 1500 V 594 A 27 kW / 1500 V
54 kW / 1500 V
Fixed Parallel

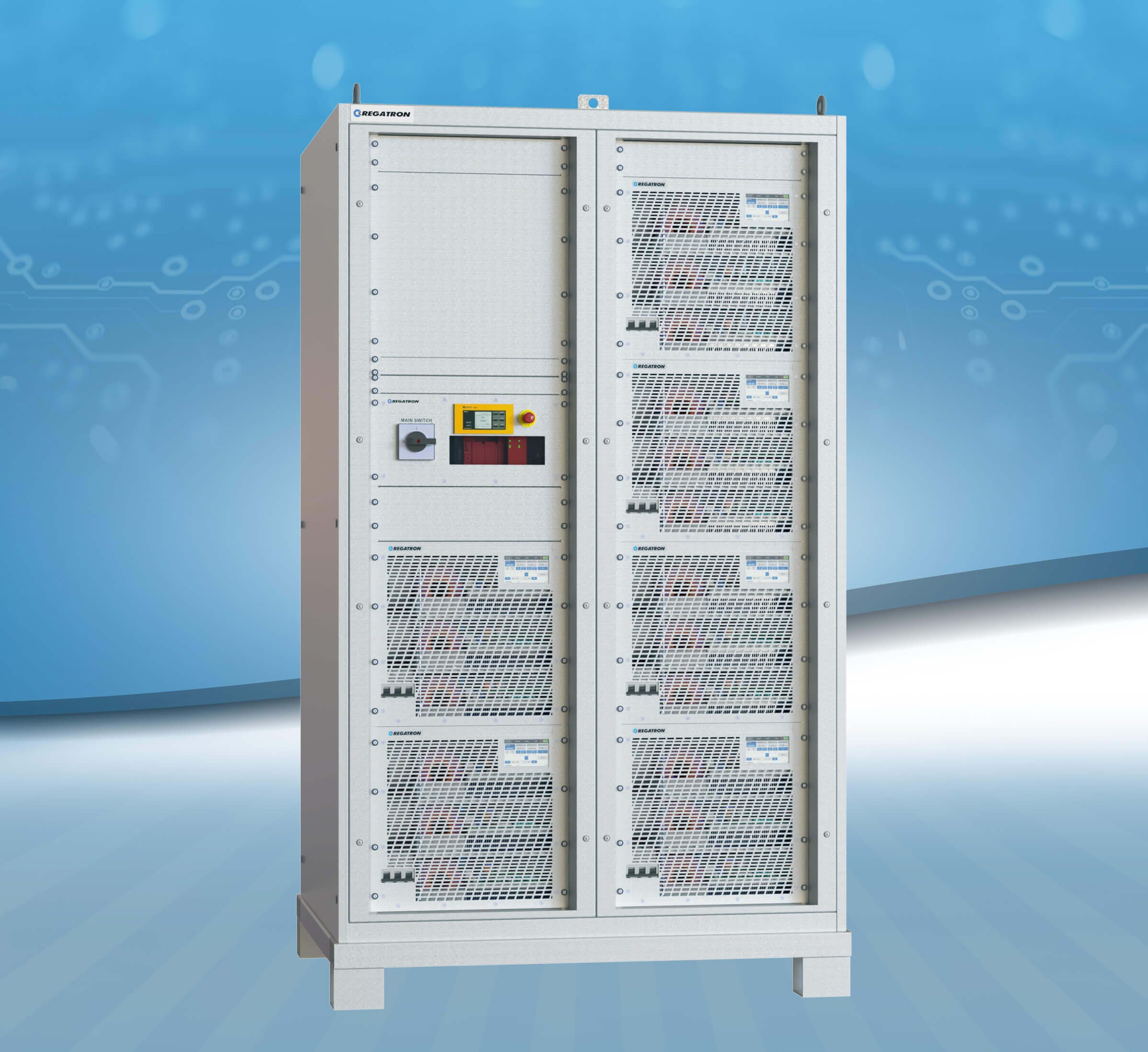

324 kW | 160 - 3000 V | 324 - 6084 A Order Code Power Voltage Current Base Unit Configuration

G5.RSS.324.160.6084 324 kW 160 V 6084 A 54 kW / 160 V Fixed Parallel
G5.RSS.324.320.6084 324 kW 160 V
320 V
6084 A
3042
54 kW / 160 V Parallel
Matrix
G5.RSS.324.240.4056 324 kW 240 V 4056 A 54 kW / 240 V Fixed Parallel
G5.RSS.324.500.1944 324 kW 500 V 1944 A 54 kW / 500 V Fixed Parallel
G5.RSS.324.1500.1944 324 kW 500 V
1500 V
1944 A
648 A
54 kW / 500 V Parallel
Matrix
G5.RSS.324.1000.972 324 kW 1000 V 972 A 54 kW / 1000 V Fixed Parallel
G5.RSS.324.2000.972 324 kW 1000 V
2000 V
972 A
486 A
54 kW / 1000 V Parallel
Matrix
G5.RSS.324.1500.648 324 kW 1500 V 648 A 54 kW / 1500 V Fixed Parallel
G5.RSS.324.3000.1944 324 kW 500 V
1000 V
1500 V
3000 V
1944 A
972 A
648 A
324 A
54 kW / 500 V Parallel
Matrix
Matrix
Series
G5.RSS.324.3000.432 324 kW 1500 V
3000 V
648 A
324 A
54 kW / 1500 V Parallel
Matrix
Contact REGATRON – discover programmable power supplies and global support services

Need the Right Power Solution?

We’ll help you define the ideal setup.
Contact us today for expert, personalized support.
