REGATRON: Konsequente Modularität und ein cleveres Produktsortiment

Hohe Modularität und ein wohlüberlegtes Produktportfolio ermöglichen die Realisierung von komplexen und hocheffizienten Gesamtlösungen für Entwicklungs- und Testaufgaben von Hochenergie-Komponenten und Systemen.

Eine Sache sich gut zu überlegen lohnt sich in der Regel. Nicht umsonst gelten REGATRON-Produkte als reife und praxisorientierte Problemlöser im Bereich der programmierbaren Stromversorgungen. Der hohe Grad der Modularisierung bietet nicht nur eine unerreicht hohe Flexibilität mit Blick auf die Eckdaten eines Systems, wie etwa Systemleistung, Spannungsbereich und verfügbare Stromstärke. Die Ingenieure von REGATRON denken weiter. Das umfangreiche Geräteportfolio deckt eine Vielzahl von Bedürfnissen im gesamten Bereich der Stromerzeugung, Stromverteilung und der verschiedensten Verbrauchersysteme ab. Damit eröffnen sich ungezählte Möglichkeiten für die Konfiguration von massgeschneiderten Systemlösungen für nahezu jeden erdenklichen Anwendungsfall. Ob Gleichstrom, Wechselstrom, Pulsbetrieb, ob Generator oder Lastkonfiguration, ob fein aufgelöste Lastanalyse oder brachialer Überlasttest, Ihre REGATRON-Geräte unterstützen Sie mit ihrer hohen Dynamik, Genauigkeit und Zuverlässigkeit!

Ein Beispiel

Ein REGATRON-Kunde möchte ein universelles Test- und Prüfsystem aufbauen, um damit alle anstehenden und zukünftigen Fragenkreise aus dem Bereich der Hochenergieübertragung modellieren, austesten und analysieren zu können. Es stehen folgende Grundanforderungen zur Debatte:

Die Systemleistung der Testbench soll im Bereich von 150 kW / kVA liegen und erweiterbar sein.
Es sollen grosse Inverter-Systeme für PV, Energiespeicher und weitere Anwendungen betrieben werden können.
Es sollen Tests und Analysen von grossen Ladesystemen (E-Mobility) möglich sein.
Die Anlage soll Analysen und Tests von hybriden Systemen (Zusammenwirken von verschiedenen Systemkomponenten) ermöglichen.

Hauptzweck des Systems ist das Testen und Zertifizieren anhand spezifischer Produkt- und Netznormen.

Downloads

Produktbeschreibung G5.UNV

Produktbeschreibung
EMV Testsystem 61000-3-X

Produktbeschreibung
EMV Testsystem 61000-4-X

Zur Kontaktseite

Ein Blick auf die verwendeten System-Komponenten:

G5.UNV

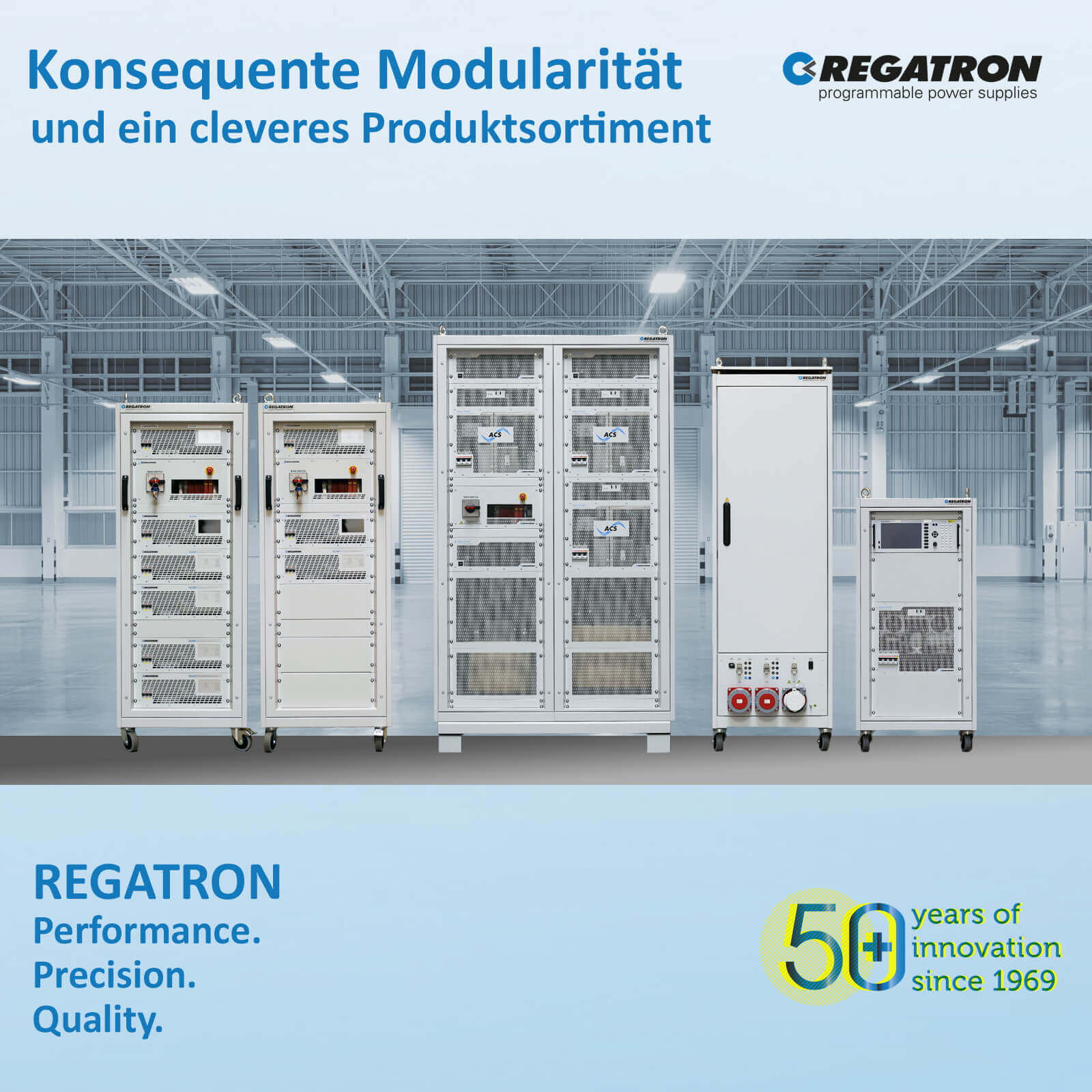

Die auf der Abbildung links dargestellten G5.UNV Anlagen bieten pro Schaltschrank Platz für insgesamt sechs 18 kW / 1000 V / 54 A Module. Der erste Schaltschrank ist voll bestückt, der zweite Schaltschrank ist initial mit drei Modulen ausrüstet worden und kann zu einem späteren Zeitpunkt erweitert werden. Die neun Module können als Einzelkanäle oder in Verbundkonfiguration parallel, seriell oder gemischt parallel/seriell verschalten werden um höhere Leistungen, Spannungen und Ströme zu erreichen. Die DC-Systemleistung ist bis in den MW-Bereich erweiterbar.

Die rückspeisefähigen, modularen Universal-Netzgeräte der Serie G5.UNV sind mit allen notwendigen Funktionen und Softwarepaketen für eine ganze Reihe von gängigen Labor- und Testanwendungen in Industrie und Wissenschaft ausgestattet. Die G5-Serie bidirektionaler DC-Stromversorgungen besticht zum einen durch einzigartige Eigenschaften: aussergewöhnliche Auflösung und Genauigkeit von Spannung und Strom, sehr hohe Regeldynamik, ein hoher Auto-Ranging-Faktor von drei und einstellbare Ausgangsfilter-Zeitkonstanten. Zum anderen ermöglichen leistungsfähige und praxiserprobte Softwarepakete einen gezielten und unkomplizierten Einsatz in den folgenden Prüf- und Forschungsbereichen:

TC.ACS

Neben der G5.UNV Anlagen bietet auch die 4-Quadranten Geräteserie TC.ACS ein breites Einsatzspektrum. Die abgebildete ACS Anlage ist mit drei 50 kVA Modulen ausgestattet. Die Module können sowohl im Einzelbetrieb wie auch zur Erhöhung der Systemleistung auf maximal 150 kVA im Parallelverbund betrieben werden. Diese Leistung ist natürlich bis in den MVA-Bereich erweiterbar.
Die rückspeisefähigen AC-Netzgeräte TC.ACS von REGATRON haben aufgrund ihrer vielseitigen Anwendungsmöglichkeiten sowohl als programmierbare Netzsimulatoren als auch als leistungsfähige Wechselstrom-Lasten einen festen Platz auf dem Weltmarkt gefunden. Herausstechende Merkmale sind vor allem die beeindruckend weitreichende Programmierbarkeit, der modulare Systemaufbau, die Dynamik und Robustheit der Geräte sowie die intuitive Bedienung der Steuerungs-, Service- und Analyse-Software ACSControl. Nachfolgend ein Auszug des Funktionsumfangs:

Der Netzsimulationsmodus GridSim mit vier vollständig gesteuerten aktiven Ausgängen ist ein vielseitiges Werkzeug für die Prüfung und Analyse von netzgekoppelten Systemen. Mit seinen umfangreichen Funktionen ermöglicht das TC.ACS die Simulation einer Vielzahl von Netzbedingungen. Der Funktionsumfang des Netzsimulationsmodus wird laufend weiterentwickelt. Beispiele dafür sind der High Impedance Mode zur Simulation von Phasenausfällen und kurzzeitigen Netzunterbrüchen sowie die Grid Impedance Simulation.
Der RLC Load Mode kann das Verhalten von ein- bis dreiphasigen Blindstromkreisen in Echtzeit in einer Bandbreite von DC bis 1000 Hz simulieren. TC.ACS ist damit in der Lage sperrige und teure Komponenten wie Leistungswiderstände, Leistungskondensatoren und Induktivitäten zu ersetzen. Die Einstellung und Abstimmung der simulierten Bauteilwerte ist im Vollbetrieb über die ACSControl Benutzeroberfläche oder über die verfügbaren Programmierschnittstellen möglich.
Der Power Mode bietet eine umfassende Lösung für die präzise und flexible Steuerung der elektrischen Leistung in dreiphasigen Systemen. Die vielseitigen Funktionen und die einfache Konfiguration machen ihn für eine Vielzahl von Anwendungen geeignet.
Das EMV-Testsystem bietet vollständige und normkonforme Emmissionsprüfungen nach verschiedenen IEC/EN-Normen 61000-3-X durch die Kombination des TC.ACS Netzsimulators, eines EMV-Normtestpakets und eines Flickerimpedanznetzes TC.FLK. Die Einbindung des externen Flickermeters bieten dem Anwender eine protokollierte Auswertung der Messungen.
Das EMV-Testsystem für die normkonformen Immunitätsprüfungen umfassen das TC.ACS-Gerät, die Software ACSControl mit dem zusätzlichen EMV-Normtestpaket. Für die vollständige Einhaltung der Normen IEC/EN 61000-4-X wird das TC.ACS mit dem TC.VSE-Gerät kombiniert, um schnelle Spannungsspitzen <5 μs und Stromspitzen bis 1000 A zu testen. Die Software ACSControl verfügt über eine separate Bedienung für jeden Normtest mit Visulisierung der Spannungsformen, Trace- und Verifizierungsfunktionen sowie automatischer Erstellung eines Prüfberichts.

Mögliche Anwendungsbeispiele für den hier vorliegenden Lieferumfang

Test von Photovoltaik Multistring- oder Zentralumrichter mit Batteriespeicher

Die insgesamt neun installierten G5.UNV 18 kW / 1000 V Kanäle können sowohl als PV Simulatoren für einen oder mehrere Stränge als auch als Batteriesimulator eingesetzt werden. Die Solar Array Simulation bietet vorprogrammierte Testprozeduren gemäss der IEC/EN 50530. Die drei 50 kVA TC.ACS Einheiten können sowohl im Parallelverbund als 150 kVA Netzsimulator oder aufgesplittet auf 50 kVA und 100 kVA Einheiten als Netzsimulator und RLC Lastsimulator oder vollumfänglich als RLC Lastsimulator betrieben werden. Die RLC Lastsimulation kann für einen Anti-Islanding Testaufbau eingesetzt werden. Die RLC Werte werden so eingestellt, dass die Ströme in die programmierbare AC Last die rückspeisenden Ströme ins Netz resp. in die Netzsimulation kompensieren. Sobald die Eingabe der korrekten Parameter erfolgt ist, können die AC-Schalter geöffnet werden und der Prüfling auf die Anti-Islanding Funktion untersucht werden. Alle gängigen Netzstandards wie z.B. VDE AR N 4105, VDE AR N 4110 (DIN VDE V 0124 100), IEC TS 63106 1, IEEE 1547.1 und UL 1741 können programmiert und abgetestet werden.

EMV Prüfungen von Umrichtern eines Energiespeichersystem (ESS)

Die G5.UNV Geräte können als Batteriesimulatoren die DC-Seite des Energiespeicher-Umrichtersystems simulieren. Die TC.ACS können zum einen für normkonforme EMV Emmissionsprüfungen gemäss IEC/EN 61000-3-X zusammen mit der externen Flickerimpedanz und dem Flickermeter eingesetzt werden. Zum anderen bieten die TC.ACS zusammen mit der externen Voltage Slope Enhancer TC.VSE EMV Immunitätsprüfungen gemäss IEC/EN 61000-4. Die TC.VSE Einheit schaltet die anliegende Netzspannung normkonform innerhalb von 5 µs um und bietet aus dem Netz die vorgeschriebenen Spitzenströme bis zu 1000 A.

Smart Grid Simulation

Mit REGATRON DC- und AC-Netzgeräten kann ein umfassendes Smart-Grid-Modell aufgebaut werden, um das Verhalten intelligenter Stromnetze unter realen Bedingungen zu analysieren und zu optimieren.
